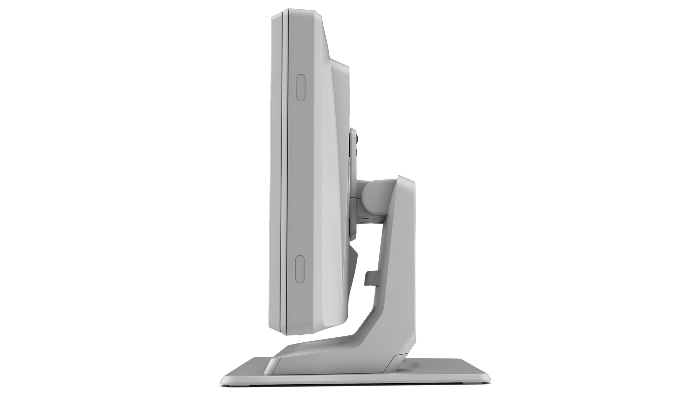

Moniteur tactile 1519LM 15.6" (Retiré September 2017)
Présentation
Le moniteur à écran tactile 1519LM de 15" offre de nombreuses fonctionnalités adaptées aux applications du secteur des soins de santé. Il est conçu pour une utilisation professionnelle et délivre des performances optiques exceptionnelles en bénéficiant des technologies tactiles de pointe d'Elo. Conforme aux multiples certifications en matière de sécurité et d'équipements électriques, le moniteur 1519LM intègre un contrôleur tactile série et USB, une entrée DVI, un port VGA et des haut-parleurs au sein d'un boîtier esthétique de couleur blanche.
Le moniteur à écran tactile offre de multiples options de montage pour s'adapter à la plupart des scénarios d'utilisation, tels que les postes de soins infirmiers, les thérapies assistées par ordinateur, la consultation électronique des dossiers médicaux, les analyses graphiques sans support papier, les systèmes d'auto-enregistrement des patients, les points d’information, ainsi que les applications non médicales nécessitant un système d'affichage proposant une entrée DVI-D, des haut-parleurs et une qualité d'image remarquable.
Conforme aux exigences du secteur des soins de santé.Le moniteur 1519LM est conforme aux multiples certifications en matière de sécurité et d'équipements électriques, notamment aux normes CEI/EN 60950-1 et CEI/EN 60601-1 relatives à la sécurité et aux normes EN 55011, EN 55022, EN 55024 et CEI/EN 60601-1-2 (3e édition) qui concernent la compatibilité électromagnétique. Équipé d'un panneau LCD rétroéclairé à LED, le moniteur est respectueux de l'environnement et offre une consommation d'énergie réduite. |
 |
 |
Une solution à valeur ajoutée.Le moniteur à écran tactile 1519LM conçu pour les applications du secteur des soins de santé constitue une solution économique et fiable, et propose une interface tactile étanche à la saleté, aux poussières et aux liquides. Il offre aux intégrateurs de système, aux revendeurs à valeur ajoutée (VAR) et aux développeurs de logiciels une solution performante pouvant être intégrée avec profit au sein de leurs applications médicales. |
Technologie tactile intégrée.Le moniteur 1519LM utilise l'une des trois technologies d'écran tactile proposée en fonction de votre choix: les options tactiles à point de contact unique comprennent la technologie AccuTouch® résistive à cinq fils (activée avec un ongle, un gant, une carte de crédit ou un stylet) ou la technologie IntelliTouch® à ondes acoustiques de surface (SAW) pour une qualité d'image supérieure (activée avec un doigt ou un gant). Afin de bénéficier d'une expérience similaire à celle d'une tablette tactile à 10 points de contact, notre technologie TouchPro® PCAP offre un écran en verre bord à bord épuré permettant une interaction multi-utilisateurs fluide et extrêmement réactive dès la première utilisation. |
 |
Autres fonctionnalités.
- Économique et fiable
- Prise en charge entrée vidéo jusqu'à 1366 x 768 à 60 Hz
- Lecteur de bande magnétique à trois pistes (MSR) ergonomique et disponible en option sur port USB avec émulation de clavier
- Écran tactile avec joint d’étanchéité
- Interface tactile série et USB
- Socle amovible et option de montage VESA
- Trous de fixation présents dans la base du socle pour un montage sécurisé sur une surface de travail
- Boutons de commande situés sur le côté plutôt que sur la façade et fonction de verrouillage pour un usage public
- Affichage à l’écran (OSD)
- Économe en énergie grâce à la technologie LED
- Garantie standard de trois ans
Spécifications
-
Technique
Référence(s)
IntelliTouch (Amérique du Nord) - E561587
AccuTouch (Amérique du Nord) - E019027
PCAP (Amériques) - E277603Couleur du boîtier
Blanc
Technologie et fonctionnalités tactiles
AccuTouch® - Résistant à 5 fils - Touche unique
SAW (ondes acoustiques de surface IntelliTouch®) - Touche unique
PCAP (projeté capacitif) - 10 touchesTaille de l’écran (diagonale)
Diagonale de 15.6”, matrice active TFT LCD (LED)
Format d’image
16:9
Zone active
13.5" x 7.6" / 344 mm x 194 mm
Résolution
1366 x 768 à 60 Hz
Autres résolutions prises en charge
720 x 350 à 70Hz
720 x 400 à 70Hz
640 x 480 à 60, 72, 75Hz
800 x 600 à 56, 60, 72, 75Hz
832 x 624 à 75Hz
1024 x 768 à 60, 70, 75Hz
1280 x 800 à 60Hz
1280 x 960 à 60Hz
1280 x 1024 à 60, 75Hz
1360 x 768 à 60Hz
1366 x 768 à 60Hz
1440 x 900 à 60Hz
1600 x 1200 à 60Hz
1680 x 1050 à 60HzAngle de vision
Horizontal: ±45° ou 90° au total / Vertical: 20°/45° ou 65° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD: 250 nits
AccuTouch : 200 nits
IntelliTouch: 225 nits
PCAP: 215 nitsTemps de réponse – total (standard)
8 msec
Taux de contraste
500:1
Format vidéo d’entrée
Port analogique VGA sur connecteur DE-15 femelle et DVI numérique sur connecteur DVI-D femelle
Fréquence vidéo d’entrée
Horizontal: 30 - 83 kHz
Vertical: 50 - 75 HzConnecteur d’entrée audio
Prise jack TRS de 3.5 mm
Connecteur de sortie du casque
2 prises jack TRS de 3.5 mm
Alimentation électrique
CC (adaptateur secteur externe fourni avec l'unité)
Tension d’entrée
+12V CC ± 5 %
Connecteur d’entrée
Prise d’alimentation jack coaxiale (Diamètre intérieur du connecteur: 6.4 ± 0.3 mm. Diamètre extérieur de broche: 2.0 + 0.0-0.1 mm. Longueur d'insertion: 8.8 ± 0.3 mm)
Connecteur d’entrée de l’adaptateur
CEI 60320 C14
Plage de tension d’entrée de l’adaptateur
100-240V CA, 50-60 Hz
Consommation électrique (standard)
Ecran + Adaptateur CA/CC: 18.4W
Haut-parleurs
Deux haut-parleurs internes de 2 W
Affichage à l’écran (OSD)
Commandes: menu, haut, bas, sélectionner
Réglages: contraste, luminosité, horloge, phase, position horizontale, position verticale, ajustement automatique, format, netteté, température de couleur, sortie OSD, langage OSD, volume, muet, réglages par défaut, sélection audio
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurDimensions de l’écran (avec socle)
13.8" x 12.2" x 6.9" / 350 mm x 310 mm x 175 mm
Dimensions du colis d’expédition
16.54" x 14.96" x 10.24" / 420 mm x 380 mm x 260 mm
Poids (avec socle)
11.5 lb / 5.2 kg
Poids d’expédition (avec socle)
16.5 lb / 7.5 kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 90 %Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Options de mouvement du socle
Inclinaison, amovible
Options de montage
Support de fixation VESA 75 mm
Trous de fixation présents sous le socleGarantie
3 ans
Homologations et déclarations
Amérique du Nord : UL 60601-1 (3ème édition), CSA C22.2 nº60601-1 (médical), FCC CFR 47 partie 18 sous-partie B (médical), États-Unis UL 60950, CSA C22.2 nº60950-1-03, Mexique NOM, États-Unis FCC, ICES
EMEA : CEI/EN 60601-1:1988+A1+A2 2ème édition (médical), CEI/EN 60601-1-2:2005, CEI/EN 55011 (médical), CEI/EN 60950-1 y compris tous les écarts de schéma CB entre les pays membres, les normes C-tick, le marquage CE
Japon : VCCI
Amérique du Sud : S-mark ArgentineAlimentation électrique CC de remplacement
Remplacement des kits de bloc d'alimentation pour le médical:
Etats-Unis: E179789
Europe: E050243
Royaume-Uni: E287753
Japon: E970286Bloc d’alimentation électrique en option
Etats-Unis - Réf. Elo: E179789
Europe - Réf. Elo: E050243R
Royaume-Uni - Réf. Elo: E287753
Japon - Réf. Elo: E970286Stylet pour stylet PCAP en option
E066148
Stylet IntelliTouch en option
Un stylet à pointe caoutchouc, conçu spécialement pour être utilisé avec la technologie surface wave touch de l'IntelliTouch ou de l'iTouch. Disponible avec coûts supplémentaires, numéro de référence D82064-000.
Câbles tactiles/vidéo
Câbles d'interface tactile et vidéo amovibles sont inclus.
Périphériques en option
Lecteur de bande magnétique (MSR) - Réf. Elo: E001002
Socle en option
Blanc - Réf. Elo: E194784 - disponible à un coût additionnel
