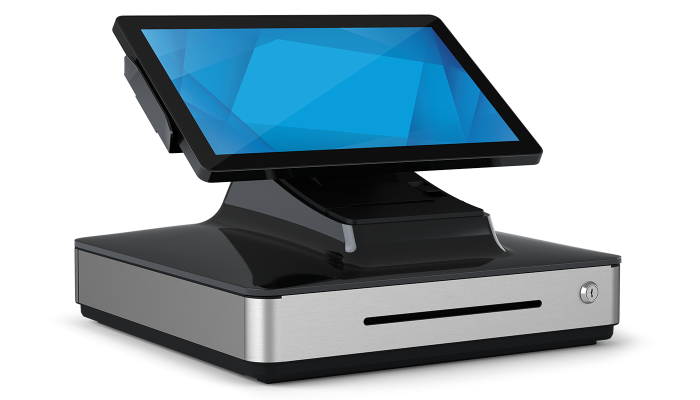

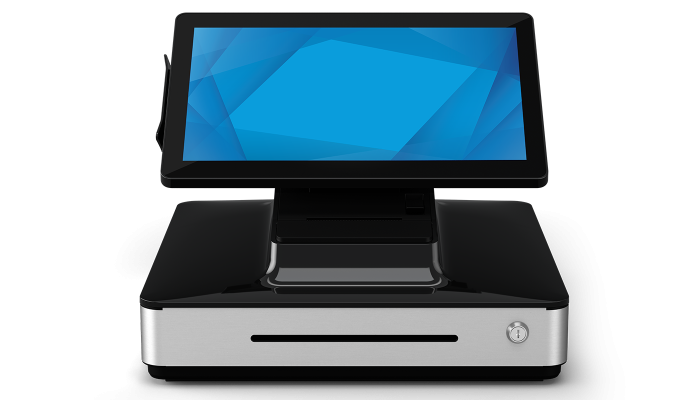

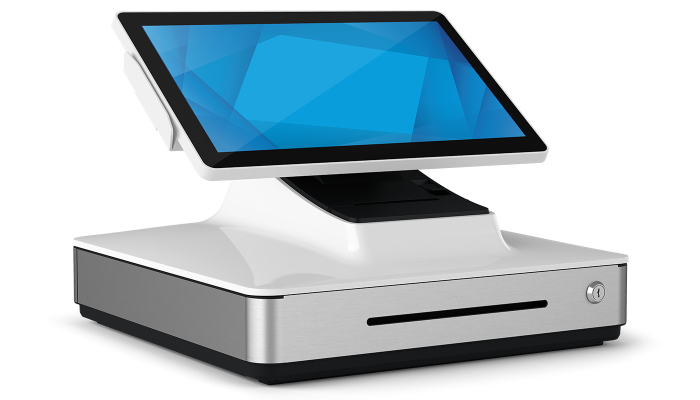

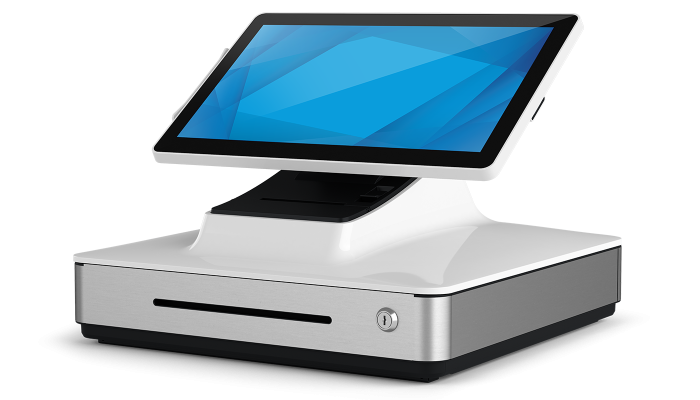

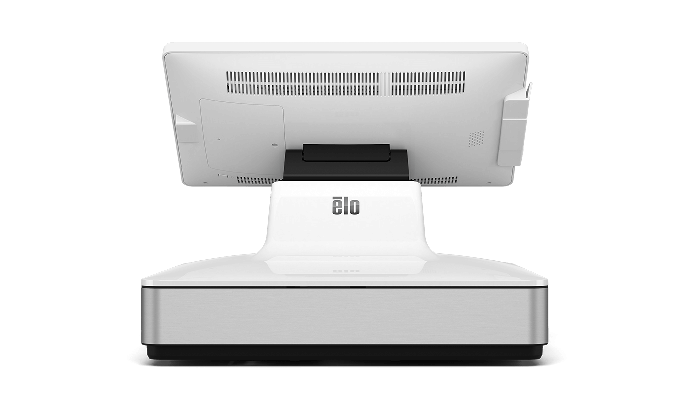

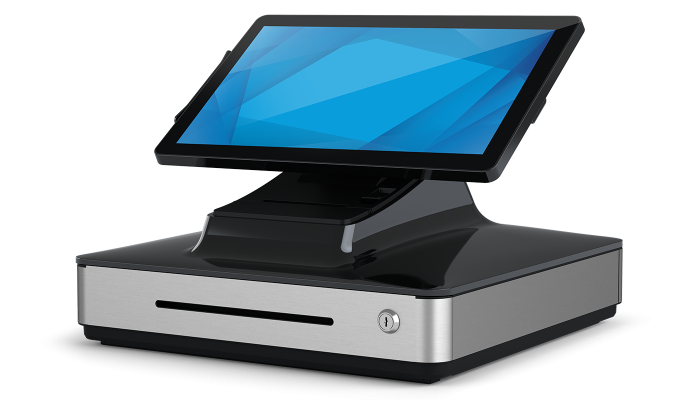

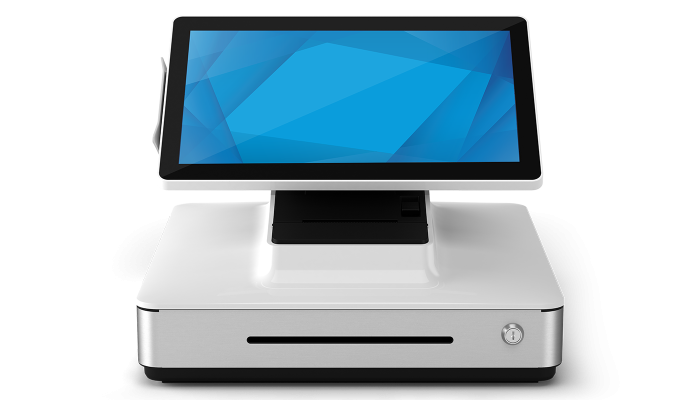

PayPoint® Plus pour Windows® (Remplacé par le modèle EloPOS Z30 avec Intel)
PayPoint® Plus
pour Windows®
PayPoint Plus pour Windows est une nouvelle solution pour point de vente qui associe une esthétique et des fonctionnalités inégalées à la puissance du traitement Intel® Coffee Lake Core™ i5. Le PayPoint Plus offre tout ce qu’il faut à un vendeur, y compris un système de 15,6 pouces fonctionnant sous Windows, un scanner Honeywell de codes-barres 2D entièrement intégré, une imprimante Star Micronics 3 pouces, un MSR MagTek chiffrable, un tiroir-caisse 16 pouces grandeur nature et des connexions pour périphériques. Avec un écran tactile à signature renversante afin d’encourager la bonne décision de l’acheteur, cet instrument AiO peu encombrant et de qualité commerciale est idéal pour la commerce de détail, l’hôtellerie et les restaurants et les lieux de divertissement.
Grand écran d'affichage
Le PayPoint Plus pour Windows offre un écran d'affichage tactile full HD 15.6 po. PCAP TouchPro® permettant des réponses multi-tactiles avec jusqu'à 5 contacts simultanés.

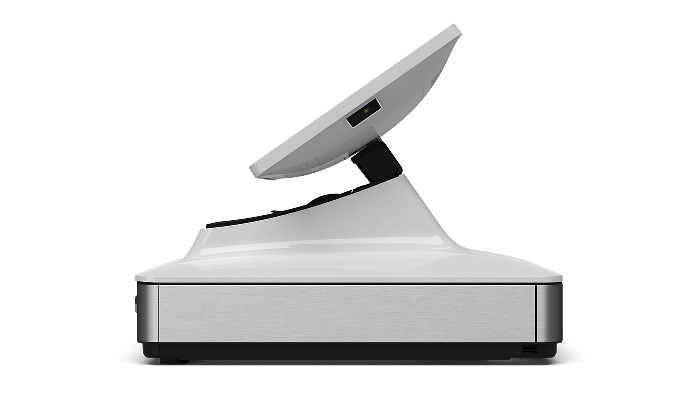

Tête de visualisation rotative
Incitez le client en lui permettant de contrôler sa transaction. Grâce à la tête de visualisation rotative, vous pouvez permettre au client de participer aux programmes de fidélité, de voir ses achats et d'achever sa transaction.
Périphériques intégrés
-
Imprimante
La Star TSP100iii est une imprimante 3 pouces (80 mm) avec une coupe automatique et une vitesse d'impression de 230 mm/sec.
-
Lecteur de codes-barres
L'Honeywell N4680 est un moteur 1D/2D omnidirectionnel avec comme fonctionnalité optionnelle l'ajout de plugins. Par exemple, EasyDL permet à l'utilisateur de lire des cartes d'identité délivrées par l'État aux États-Unis et au Canada.
-
Tiroir-caisse
Le tiroir-caisse de taille réelle conforme aux normes avec un verrouillage à 3 niveaux offre deux dispositions : 5 billets/6pièces ou 4 billets/8 pièces. Un deuxième tiroir-caisse peut être ajouté à l'aide de l'accès E/S.
-
MSR
Le MSR chiffrable à 3 pistes Magtek permet l'injection à distance de clés. À l'aide de l'application test périphérique Elo, vous pouvez passer du niveau de sécurité par défaut 2 ou du chiffrement au niveau 3 afin de lire les données sensibles de cartes de crédit.
Imprimante 3 pouces
Le PayPoint Plus offre de solides performances d’impression avec une imprimante TSP100iii de la marque Star Micronics, équipée du logiciel futurePRNT, grâce auquel la configuration est extrêmement facile. Insérez une feuille standard de 80 mm et imprimez à une vitesse de 230 mm/sec. L'imprimante prend en charge plusieurs langues, codes-barres et impressions de logo. L’imprimante peut même être configurée pour l’émulation du mode ESC/POS. La fiabilité d'abord : le test de MTBF de cette imprimante a donné 60 millions de lignes avant la panne.
Lecteur de codes-barres
Les codes-barres 2D sont la nouvelle norme dans la vente au détail et l'hôtellerie. Le PayPoint Plus est équipé d’un scanner Honeywell 1D/2D omnidirectionnel, avec le logiciel EZConfig Cloud for Scanning de la marque Honeywell, qui simplifie la saisie des configurations du scanner de codes-barres et les mises à jour du micrologiciel. Le scanner peut être configuré pour les modes de fonctionnement, l'éclairage, le volume de sonnerie et le choix des symboles afin d'optimiser les performances pour vos besoins spécifiques. Le PayPoint Plus offre des plugins optionnels tels que EasyDL™ afin de scanner et analyser les données des permis de conduire des conducteurs aux États-Unis et au Canada.

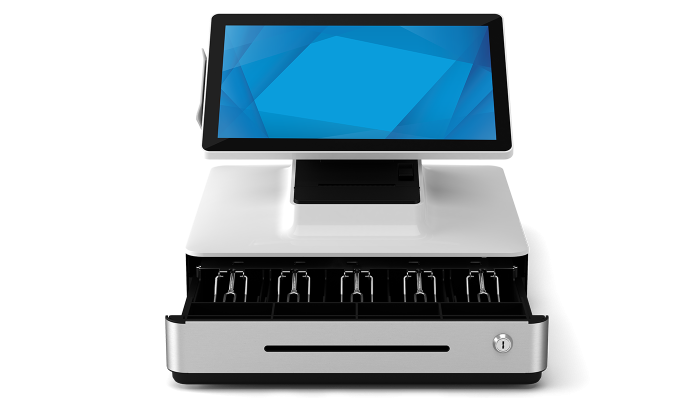

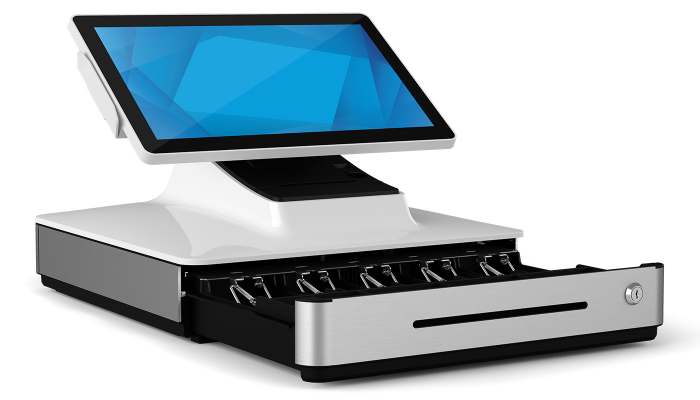

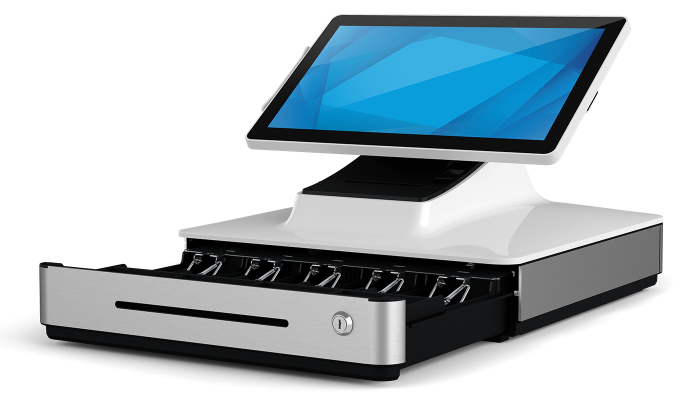

Tiroir-caisse de taille réelle
Le tiroir-caisse 16 pouces de taille réelle conforme aux normes offre un verrouillage à 3 niveaux et une capacité d'ajout d'un deuxième tiroir-caisse via un accès E/S.
Modèle Amérique du Nord/Chine
Disposition cinq billets et six pièces
Modèle à travers le monde
Disposition quatre billets et huit pièces
Lecteur de bande magnétique
Le PayPoint Plus est équipé d'un lecteur de bande magnétique (MSR) chiffrable 3 pistes intégré par MagTek. Le MSR peut être utilisé comme cartes de fidélité ou badges de pointage des employés. Pour appliquer un chiffrement au dispositif afin d'accepter les paiements par cartes de crédit, vous pouvez utiliser le kit d'outils intuitifs fourni par Elo.
Connectivité pour autres périphériques
Le PayPoint Plus est doté de ports séries supplémentaires pour prendre en charge d'autres périphériques. À l'échelle des appareils NFC (CCP) et EMV, le PayPoint Plus offre de nombreuses options. Vous pouvez même ajouter un deuxième tiroir-caisse si besoin.
Un fonctionnement adapté à vos besoins
L’Elo PayPoint Plus pour Windows s’appuie sur les performances, dont la fiabilité a été testée, et la sécurité des processeurs Intel de 8ème génération, des modules intégrés de plates-formes certifiées, d’Intel vPro™ et du système d’exploitation Windows 10.
Pour plus de flexibilité, PayPoint Plus pour Windows propose des modèles sans système d’exploitation. Tous ont été préalablement testés avec des systèmes d’exploitation Linux SuSE et Ubuntu, ce qui permet aux entreprises de disposer de la solution la plus adaptée à leurs besoins.
Connectivité
Le PayPoint Plus pour Windows dispose du Wifi 802.11 b/g/n/ac, il y a donc prise en charge des bandes 2,4 Ghz et 5 Ghz. En outre, BLE 4.1 offre une connectivité à d'autres dispositifs.
Ajoutez votre logiciel
Avec le PayPoint Plus, notre objectif est de proposer une solution simple et élégante, facile à intégrer, installer et mettre à jour, indépendamment du système d’exploitation utilisé. Pour faciliter l’intégration à votre application de point de vente, nous proposons des pilotes Windows et Linux afin de vous permettre de contrôler et de communiquer avec les périphériques embarqués. De plus, nous utilisons les utilitaires et outils standard du secteur, tels que Star FuturePRNT, Honeywell EZConfig et Magtek Utility, pour simplifier encore plus vos processus de configuration et de développement de PayPoint Plus. Une fois votre application certifiée et prête pour le déploiement, vous pouvez utiliser l’application de test des périphériques PayPoint Plus pour vérifier le statut des périphériques de votre client pendant la configuration et les demandes d’assistance.
Spécifications
-
Technique
Référence(s)
Blanc, sans SE, tiroir-caisse 5x6 - E922014
Blanc, sans SE, tiroi-caisse 4x8 - E921829
Blanc, Win 10, tiroir-caisse 4x8 - E833323
Noir, Win 10, tiroir-caisse 5x6 - E548895 (MTO)
Noir, sans SE, tiroir-caisse 4x8 - E549091 (MTO)
Noir, Win 10, tiroir-caisse 4x8 - E549280 (MTO)Couleur du boîtier
Blanc ou noir
Technologie et fonctionnalités tactiles
PCAP (projeté capacitif) - jusqu'à 5 touches
Taille de l’écran (diagonale)
Diagonale de 15.6”, matrice active TFT LCD (LED)
Format d’image
16:9
Résolution
1920 x 1080 @ 60Hz
Zone active
13.54" x 7.64" / 343.91 mm x 194.05 mm
Luminosité (standard)
Panneau LCD: 300 nits
PCAP: 260 nitsTemps de réponse – total (standard)
30 msec
Interface tactile
USB
Taux de contraste
800:1
Angle de vision
Horizontal: ±80° ou 160° au total / Vertical: ±80° ou 160° au total
Processeur
Processeur Intel Core i5-8500T (cache 9Mo, jusqu'à 3.50 GHz)
Prise en charge d'Intel vProBIOS
AMI
Trusted Platform Module (TPM)
2.0
Mémoire vive (RAM)
8 Go SO-DIMM DDR4 866 à 2666 MHz sur 1 des 2 emplacements (extensible jusqu'à 32 Go)
Stockage
128 Go M.2 SSD 72 TBW
NOTE: 1 Go de capacité de stockage est égal à 1 milliard d’octets. La capacité accessible peut être inférieure.Ports USB
4 x Ports USB 2.0 de type A
1 x Port USB alimenté par 12VPorts série
2 x Ports série RJ45
HDMI
1 x Port micro HDMI
Port Ethernet
1 x LAN (Gigabit)
Sans fil
802.11b/g/n/ac + Bluetooth 5.0
Port de tiroir-caisse
1 x Port de tiroir-caisse RJ12
Magnetic Stripe Reader (MSR)
3 pistes cryptées Magtek
Niveau de sécurité par défaut 2Lecteur de codes-barres
Scanner de codes-barres Honeywell N4680 1D/2D
Capteur CMOS avec une résolution de 640 x 480 pixels
Symbologies supportées:
Linéaires: Codabar, code 11, Code 128, Code 2 de 5, Code 39, Code 93 et 93i, EAN/JAN-13, Code EAN/JAN 8, Code IATA 2 de 5, Imbriqué 2 de 5, Matrice 2 de 5, MSI, Databar GS1, UPC-A, UPC E, UPC-A / EAN-13 avec Code Coupon étendu, Coupon GS1 Code 32 (PARAF), Emulation EAN-UCC, Databar GS1
2D Empilées: Codablock A, Codablock F, PDF417, MicroPDF417
2D Matrice: Code Aztèque, Matrice de Données, MaxiCode, Code QR, Code Chinois Sensible (Han Xin)
Codes postaux: Postes australiennes, Postes britanniques, Postes canadiennes, Postes chinoises, Postes japonaises, Postes coréennes, Postes néerlandaises, Code Planet, PostnetImprimante
Imprimante de reçus Star TSP100III USB thermique de 3" (80 mm) avec découpe automatique
Vitesse de 250 mm/sec
Diamètre maximal du rouleau de papier de 80 mm
Epaisseur du papier: 0.053-0.085 mmTiroir-caisse
Dimensions extérieures du tiroir-caisse: 16.18" x 16.54" x 3.50" / 411 mm x 420 mm x 89 mm
Caisse amovible
Emplacement pour les chèques
3 positions de verrouillage
Modèles pour l'Amérique du Nord/Chine:
5 billets, 6 pièces de monnaie intégrées dans le tiroir-caisse
Dimensions de l'intérieur du tiroir-caisse:
Billet: 6.61 "x 2.80" x 2.00" / 168 mm x 71 mm x 51 mm
Pièce de monnaie: 3.39 "x 2.28" x 2.00" / 86 mm x 58 mm x 51 mm
Modèles internationaux:
4 billets, 8 pièces de monnaie intégrées dans le tiroir-caisse
Dimensions de l'intérieur du tiroir-caisse:
Billet: 6.45" x 3.54" x 2.20" / 164 mm x 90 mm x 56 mm, emplacement de 90 mm réglable de +/- 6 mm / 0.24"
Pièce de monnaie: 1.57 "x 3.54" x 1.41 "/ 40 mm x 90 mm x 36 mmHaut-parleurs
1 x Haut-parleur interne de 1W
Systèmes d'exploitation
Sans système d'exploitation
Windows 10Alimentation
Tension d'entrée AC: 100-240 VAC
Fréquence d'entrée: 50-60 HzConsommation électrique (standard)
51.86 W
Dimensions
16.18" x 12.71" x 16.53" / 411 mm x 323 mm x 420 mm
Dimensions du colis d’expédition
21.18" x 15.31" x 20.39" / 538 mm x 389 mm x 518 mm
Poids (non emballé)
22.47 lbs / 10.20 kg
Poids (emballé)
29.76 lbs / 13.5kg
Température de fonctionnement
0°C à 35°C / 32°F à 95°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 5 % à 95 %Horloge temps réel
pile bouton au lithium
Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E819598
Garantie de 5 ans - Réf. Elo: E819795
Garantie de 3 ans + AUR - Réf. Elo: E820186
Garantie de 4 ans + AUR - Réf. Elo: E820388
Garantie de 5 ans + AUR - Réf. Elo: E820582Étanchéité
Joint d'étanchéité entre la dalle tactile et la dalle LCD (tous)
Câbles d’alimentation
Alimentation électrique interne
Câble d'alimentation dépendant de la région de venteOptions de montage
Possibilité de sécuriser la base sur une table
Contenu du colis
PayPoint Plus pour Windows
Câble d'alimentation
1x rouleau de papier de reçu
2x clés de caisse
Guide d'installation rapide
Câble série de RJ45 à DB9Accessoires en option
Kit de câble pour PayPoint Plus blanc (1 par boîte) - Réf. Elo: E784408
E784803
Kit de tiroir-caisse américain (5 billets et 6 pièces de monnaie) - Réf. Elo: E784606
Kit de tiroir-caisse mondial (4 billets et 8 pièces de monnaie)- Réf. Elo: E202512
Clés de rechange 001 (1 jeu de 2 clés) - Réf. Elo: E201914
Clés de rechange 002 (1 jeu de 2 clés) - Réf. Elo: E202119
Clés de rechange 003 (1 jeu de 2 clés) - Réf. Elo: E202321
Kit de câble RJ45 vers DB9 (10 par boîte) - Réf. Elo: E202717
Support pour 1502L - Réf. Elo: E963646Homologations et déclarations
UL/cUL, FCC/IC, CE, CB, EU RF RED, CCC, SRRC, VCCI, Japan RF
