Contrôleur TouchPro® Série 7200
Présentation

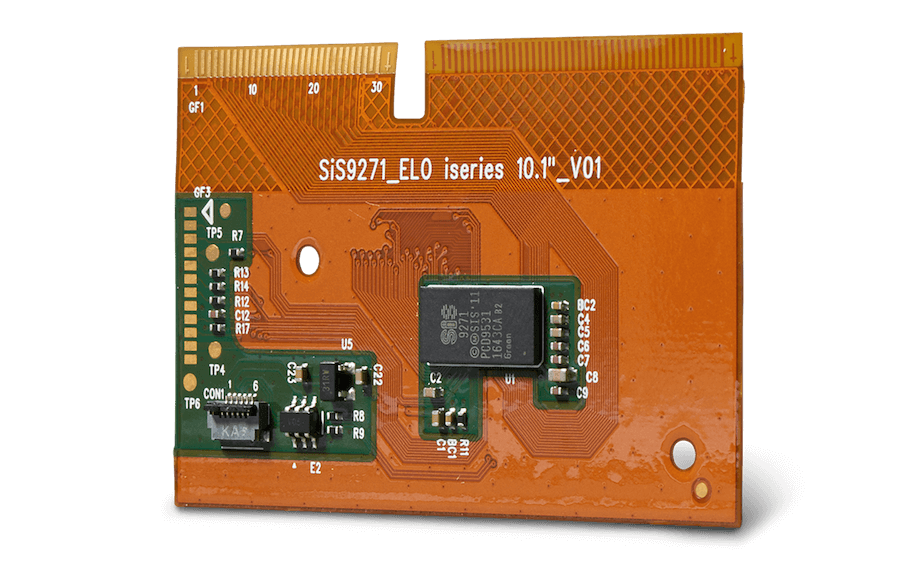

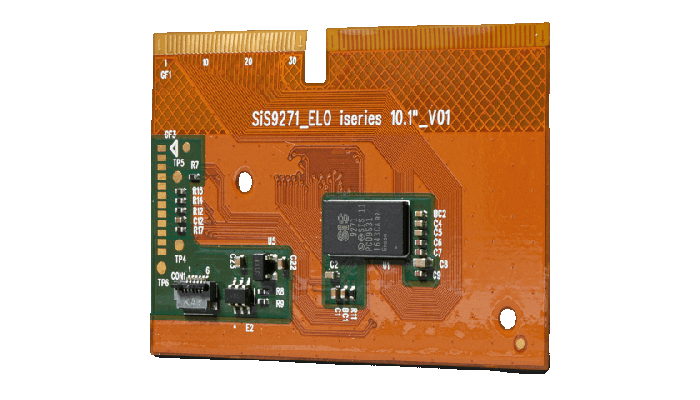

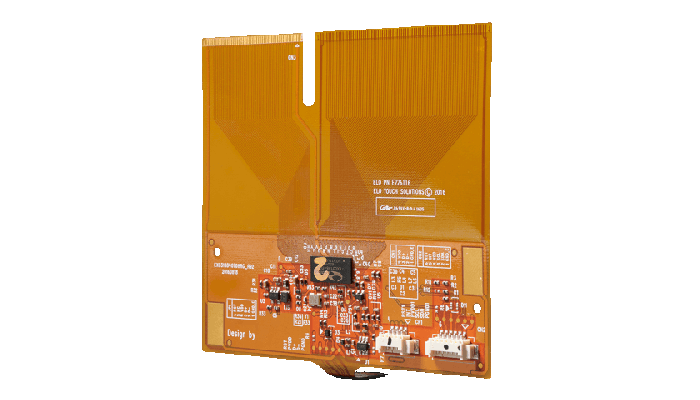

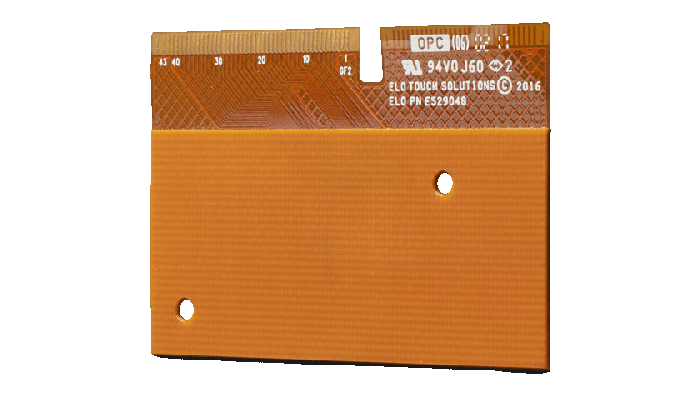

Les contrôleurs de type CoF (puce sur support souple) de la Série 7200 d'Elo sont conçus pour fonctionner avec les écrans tactiles à technologie capacitive projetée (PCAP) d’Elo. La Série 7200 est compatible avec les écrans TouchPro® Pro-F de 7 à 15,6 pouces. Cette gamme de contrôleurs offre d’excellentes performances tactiles avec des gants et des contaminants d’écran dans une large plage de températures, ce qui en fait un très bon choix pour les applications exigeantes des environnements industriels.
 |
Conçus pour une intégration simpleLes contrôleurs de la Série 7200 d’Elo sont spécialement conçus pour les clients qui préfèrent la logistique simplifiée et la facilité d’assemblage qu’offrent un écran intégré et un contrôleur de type CoF. |
Optimisation totale" Les contrôleurs de la Série 7200 sont conçus pour fournir une expérience tactile hautes performances lors de son association avec les écrans tactiles PCAP TouchPro® d’Elo. Les contrôleurs sont optimisés avec les pilotes et logiciels Elo pour fournir un niveau élevé de fiabilité dans un modèle plus étroit. Nos contrôleurs, qui utilisent des CI de commande de pointe, associent le meilleur de l’architecture mutuelle et auto-capacitance pour une réponse tactile rapide, une résistance aux liquides accrue et une immunité au bruit. " |
 |
Table de sélection de produits TouchPro®
Gamme d’écrans tactiles
7"- 32"
7"- 22"
≥ 42"
7"- 32
7"- 22"
≥42"
Familles du contrôleur
| Plage de tailles d’écran |
Facteur de forme* |
Configuration du Support Souple |
Interface | Gamme d’écrans tactiles |
Modèle/ fabricant du CI du contrôleur |
Détection des liquides |
Fonctionnement avec de l’eau salée/saline |
10V moyenne quadratique CS |
Fonctionnalité de contact au travers du verre |
Gant | Stylet | Nombre de contacts tactiles |
|
| Série 7200 CoF |
≤15.6" | CoF | Simple | USB | Pro-F | Multiple | Bon | - | Oui | Bon | Bon | Passif | Multi |
| Série 8200 Coeur |
7"- 22" | PCB | Simple/Multi | USB/Serial | Pro-F/Pro-G | Multiple | Bon | Bon | Oui | Bon | Bon | Passif | Multi |
| Série 9200 Avancée |
7"- 22" | PCB | Simple/Multi | USB/Serial | Pro-F/Pro-G | Elo | Meilleur | Meilleur | Oui | Meilleur | Meilleur | Passif | Multi |
| Série 8300 Grand |
≥32" | PCB | Simple/Multi | USB | Pro-M/Pro-F | Multiple | Bon | - | Oui | Bon | Bon | Actif | Multi |
| Série 9300 Avancée |
22"- 32" | PCB | Simple/Multi | USB/Serial | Pro-F | Elo | Meilleur | Meilleur | Oui | Meilleur | Meilleur | Passif | Multi |
Spécifications
-
Technique
Technologie
PCAP (capacitif projeté TouchPro®)
Nombre de contacts
Plus de 10 touches
Méthodes de saisie
Doigt
Gant
Stylet passifDimensions
Les contrôleurs de la série 7200 d'Elo ont plusieurs facteurs de forme à choisir. Contactez Elo pour plus de détails.
Interface
USB, I2C
Précision d'alignement
±1.5mm
Taux de transfert
≥ 100 Hz
Température de fonctionnement
-20°C à 70°C; 90% HR maximum (sans condensation)
Remarque
Les spécifications exactes varient en fonction du circuit intégré, de la configuration et de la taille de l'écran. Les informations ci-dessus représentent des valeurs typiques.
