Moniteur tactile 1002L 10"

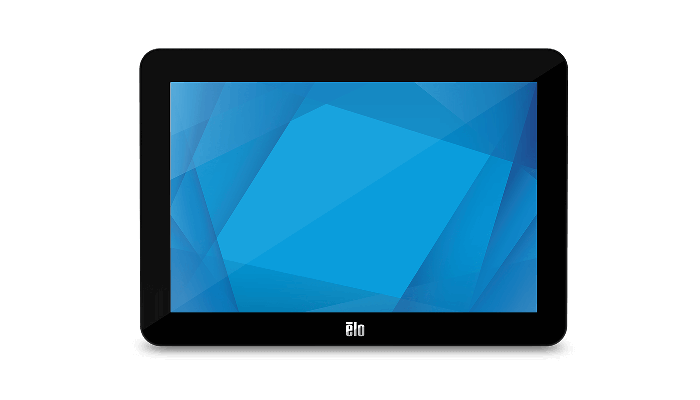

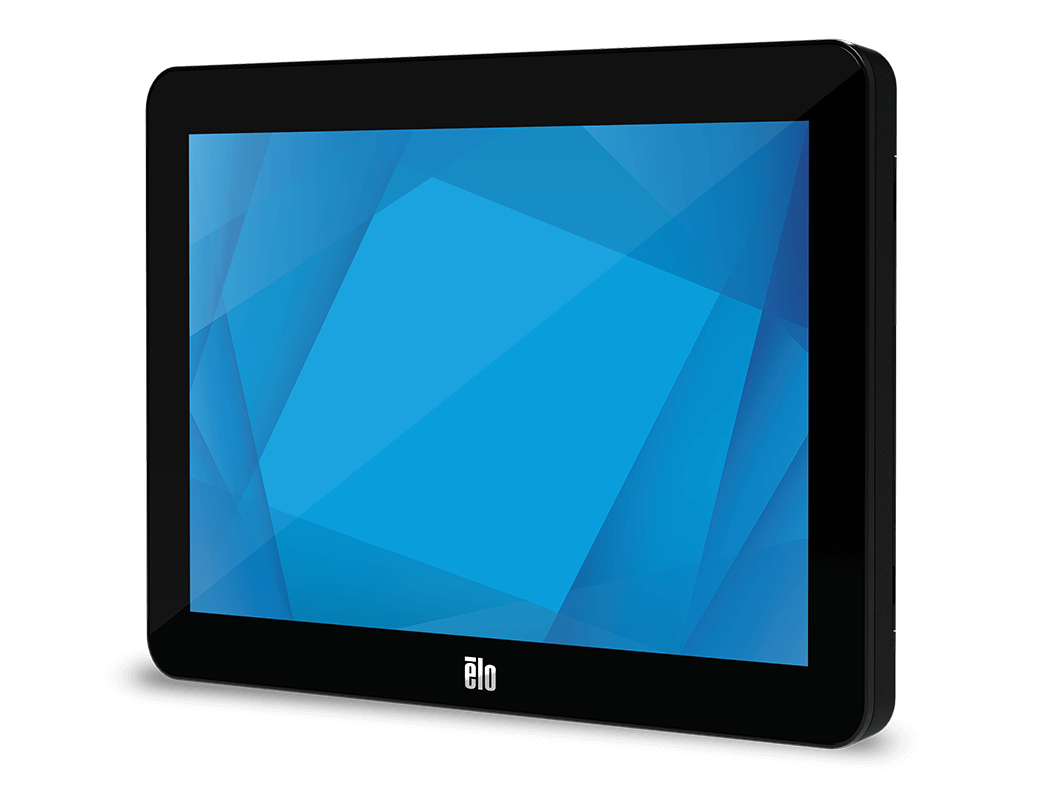

Moniteur à écran tactile 1002L de Elo
Le moniteur à écran tactile Elo 1002L est conçu dans le même style harmonieux qui caractérise toute la gamme des moniteurs de la Série 02. Grâce à sa forme compacte et son design épuré pour une intégration facile, le 1002L peut être installé en tant que terminal de point de vente traditionnel ou en tant que point d’interaction avec le client, ce qui le rend idéal pour les points de vente, le libre-service, la signalisation et les applications hôtelières. De plus, afin de répondre à vos attentes, vous pouvez transformer ce moniteur à l’aide d’une multitude de périphériques.

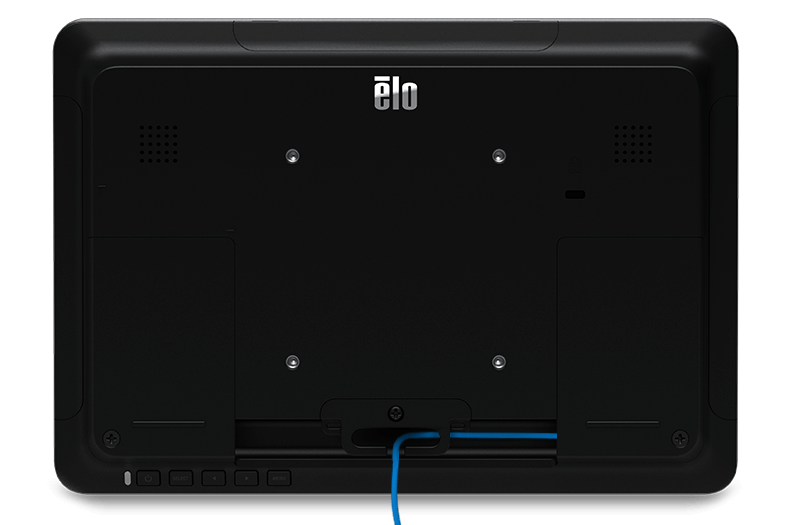

Raccordement avec un seul câble
Le 1002L est équipé d'une interface USB de type C qui permet d'utiliser la fonctionnalité tactile, la vidéo et l'alimentation. Cela réduit le nombre de câbles nécessaires pour toute installation de 3 à 1 et facilite l'installation et l'entretien.

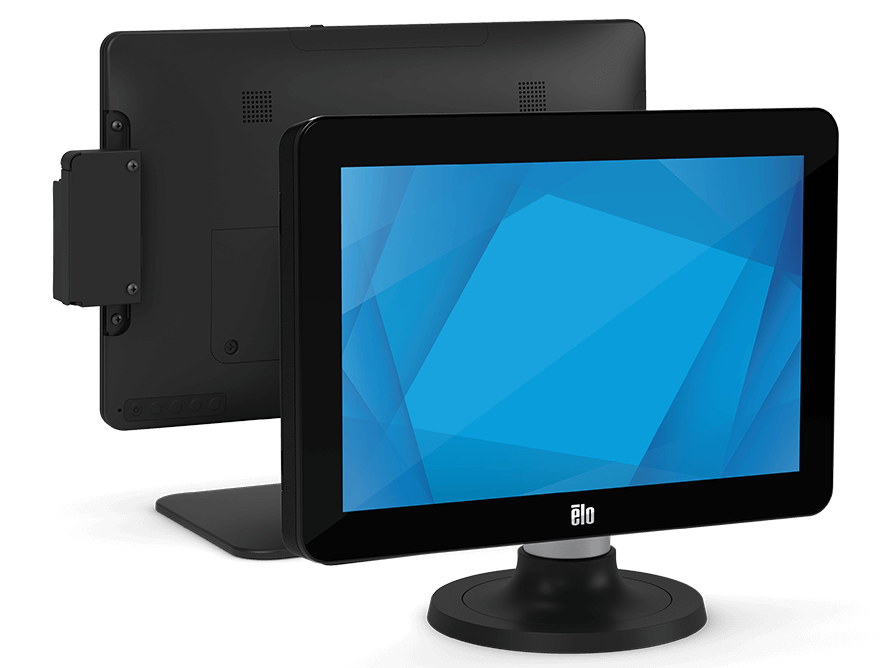

Un pour vous, un pour votre client.
La Série 02 est dotée d’une double fonctionnalité. Utilisez-la comme terminal de point de vente traditionnel, comme point d’interaction avec le client, ou les DEUX en même temps ! Vous pourrez accroître la fidélité à la marque et la satisfaction des clients en leur offrant un point d’interaction pour vérifier les transactions, participer à des programmes de fidélisation ou voir les dernières promotions.
Parfait pour...
Toutes les entreprises n’ont pas les mêmes besoins. Que vous ayez besoin d’un écran tactile dans un point de vente pour traiter une transaction ou dans un restaurant pour permettre aux clients de consulter votre menu et de passer leur commande en libre-service, la gamme de moniteurs de la Série 02 peut répondre aux besoins d’installation avec facilité tout en offrant une esthétique moderne et élégante.
-
Commerce de détail
-
Hôtellerie
-
Gouvernement
-
Restauration
-
Industrie
Elo Faites plus grâce à Elo Edge Connect™ !
Conçue dans un esprit de polyvalence, la technologie Elo Edge Connect offre un vaste éventail d’options périphériques. Du concept de l’allée infinie à la commande en libre-service en passant par la collaboration, vous pourrez connecter en toute simplicité jusqu’à quatre périphériques à votre produit à écran tactile pour créer une solution parfaitement adaptée. Ajoutez ou déplacez des périphériques facilement selon vos besoins !
-
EMV Cradles
La capacité de paiement est essentielle pour compléter une transaction. La 1002L offre des supports EMV compatibles pour monter en toute sécurité un appareil de paiement EMV directement sur l'écran.
-
Scanner de codes-barres
Améliorez les applications de vérification des prix et de paiement en caisse en libre-service en couplant un lecteur de code-barres haute performance à l'écran tactile Elo.
-
MSR
Elo offre la flexibilité d'intégrer des appareils de paiement, y compris un terminal de paiement MSR chiffrable à 3 pistes Magtek.

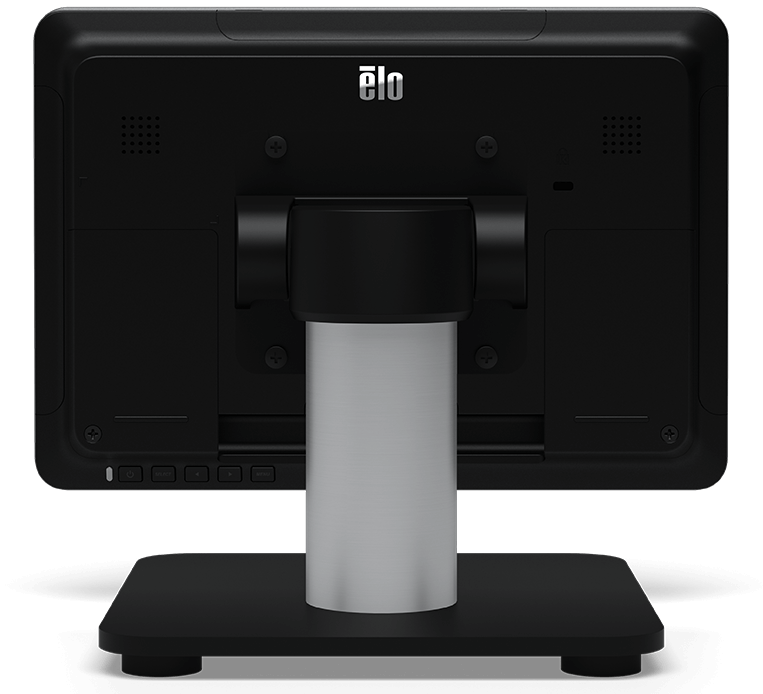

Montage tout en flexibilité
Les clients exigent une expérience d’achat sans faille, de leur entrée dans le magasin à leur passage en caisse. Les écrans tactiles s’intègrent facilement aux socles, que ce soit aux supports livrés avec les moniteurs ou aux supports muraux ou sur poteaux, aux fixations pour rayon ou encore aux kiosques tiers.
Affichages exceptionnels de 7 à 27 pouces
Les écrans tactiles brillants dotés de la technologie tactile ProPro® PCAP d'Elo offrent des angles de vision larges avec une clarté d'image, une résolution et une transmission de la lumière impeccables pour une réponse tactile précise et des images vives. Reconnaissant jusqu’à 10 contacts simultanés, les moniteurs de la Série 02 assurent une expérience digne d’une tablette.
7"
10"
13"
15"
20"
22"
24"
27"

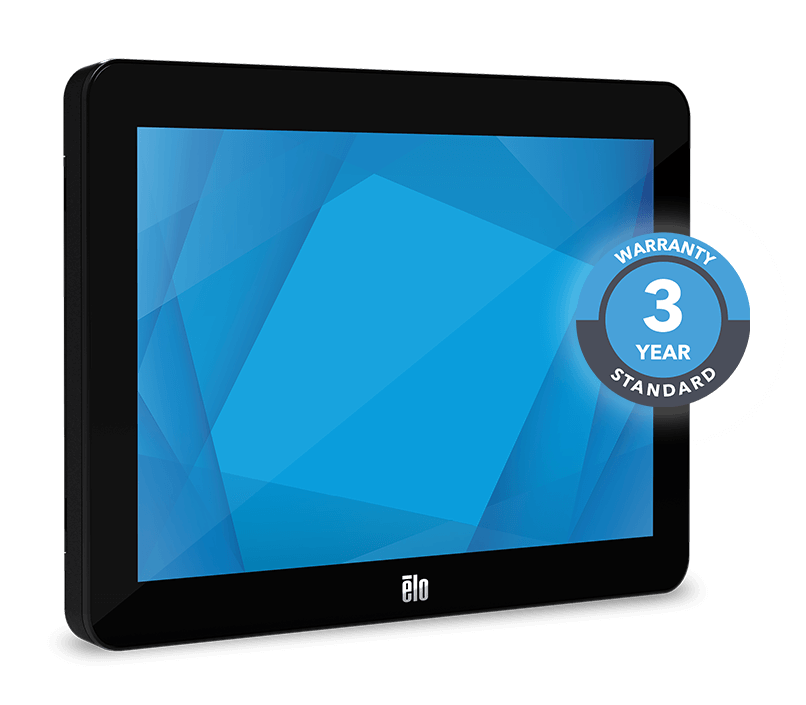

Conçus pour durer
Les moniteurs à écran tactile de la Série 02 offrent la qualité et la fiabilité qui ont fait la réputation d’Elo et ils bénéficient de notre garantie standard de 3 ans, qu’il est possible de prolonger à 5 ans (option). Nous pensons, élaborons et garantissons une solution complète, conçue pour le tactile dès le départ.
Spécifications
-
Technique
Référence(s)
TouchPro PCAP (international) - E155834
Non tactile (international) - E324341Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
Non tactile
PCAP (projeté capacitif) - 10 touchesTaille de l’écran (diagonale)
Diagonale de 10.1”, matrice active TFT LCD (LED)
Épaisseur de l’écran
1.12" / 28.45 mm
Format d’image
16:10
Zone active
8.54" x 5.34" / 216.96 mm x 135.6 mm
Résolution
1280 x 800
Autres résolutions prises en charge
640 x 480 à 60Hz
800 x 600 à 60Hz
1024 x 768 à 60Hz
1280 x 800 à 60Hz
1920 x 1080 à 60Hz
1920 x 1200 à 60HzAngle de vision
Horizontal: ±85° ou 170° au total / Vertical: ±85° ou 170° au total
Nombre de couleurs
262 000
Luminosité (standard)
Panneau LCD: 350 nits
PCAP + alimentation c.c. : 315 nits
PCAP + alimentation 5 V USB C : 200 nitsTemps de réponse – total (standard)
29 msec
Taux de contraste
800:1
Interface tactile
USB
Traitement de surface
Anti-reflets
Affichage à l’écran (OSD)
Accessible par le biais d’interrupteurs situés en bas:
Commandes: menu, haut, bas, sélectionner
Paramètres : luminosité, contraste, horloge, phase, position horizontale, position verticale, réglage auto, format, netteté, température de couleur, temporisation OSD, langues OSD, volume, muet, retour aux réglages d’usine, sélection audio, priorité vidéo, informations, mode veille à activation tactile, port périphérique (moniteur avec USB-C uniquement)
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurPorts E/S
1 x USB de type C
1 x prise audio (entrée)
1 x VGA (connecteur femelle micro HDMI)
1 x HDMI
1 x entrée 12 V c.c.
3 x ports micro USB (haut, gauche, droite) pour accueillir les périphériques Elo Edge ConnectHaut-parleurs
2 haut-parleurs stéréo de 2W
Vidéo
VGA analogique
HDMI
USB de type C (support du mode DP Alt)
Suggérer d’utiliser un câble Elo USB de type C vers type C (référence Elo : E710364) afin d’éviter tout problème d’incompatibilité.Fréquence vidéo d’entrée
Horizontal: 31.5 - 60 KHz
Vertical: 60 HzPuissance
Option 1 : Plage de l’entrée USB de type C : 5V±5% 3A/9V±5% 3A/15V±5% 1.8A/20V±5% 1.35 A
Option 2 : Adaptateur externe c.c. 12 V/36 W fourni
Connecteur d’alimentation d’entrée du moniteur : prise d’alimentation jack coaxiale (broche de 2,0 mm de diamètre extérieur (+ 0,0 - 0,1 mm), 6,4 mm de diamètre intérieur (+/- 0,3 mm), profondeur de 8,8 mm de diamètre (+/- 0,3 mm))
Plage de tensions d’entrée du moniteur : 12 V c.c. +/- 5 %
Connecteur d’alimentation de sortie de l’adaptateur : prise d’alimentation cylindrique c.c. (broche de 2,1 mm de diamètre intérieur (+/- 0,1 mm), 5,5 mm de diamètre extérieur (+/- 0,05 mm), longueur de 9,5 mm de diamètre (+/- 0,3 mm))
Plage de tensions d’entrée de l’adaptateur : 100-240 V c.a.
Fréquence d’entrée : 50-60 HzConsommation électrique (standard)
Écran + Adaptateur CA/CC
MARCHE: 10 W
VEILLE: 1.5 W
ARRÊT: 0.2 WDimensions de l’écran (sans socle)
10.03" x 6.99" x 1.14" / 254.80 mm x 177.50 mm x 29.00 mm
Dimensions du colis d’expédition
12.4" x 9.57" x 5.67" / 315 mm x 243 mm x 144 mm
Poids (non emballé)
1.95 lbs / 0.8842 kg
Poids (emballé)
4.02 lbs / 1.8266 kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement : 20 % à 80 %
En stockage : 10 % à 95 % (température maximale de bulbe humide de 38,7 ℃)Temps moyen entre défaillances
50 000 heures démontrées
Options de montage
Support de montage VESA 4 trous de 75 mm à l’arrière de l’unité
Autres caractéristiques
Kit de montage mural disponible en option pour une installation sur une surface de travail, en rayon ou sur socle, voir l'onglet Accessoires
Deux haut-parleurs internes de 2 W
Encoche de verrou KensingtonGarantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
cUL, IC (Canada)
CE (Europe)
UCKA (Royaume-Uni)
VCCI (Japon)
UL, FCC (États-Unis)
CCC (Chine)
KCC, e-standby (Corée)
RCM (Australie)
NOM (Mexique)
BSMI (Taïwan)
CB (International)
RoHS, RoHS (Chine), WEEE, REACH
BIS (Inde)
EAC (Russie)Protection contre la pénétration
IPX1 en façade
Protection contre les chocs
IK05
Contenu du colis
Moniteur tactile
Guide d’installation rapide
Câble HDMI
Adaptateur secteur
2x serre-câbles
2x attaches autobloquantes
Label EEI
Câble USB (USB de type A vers type C)
Câble d’alimentation Amérique du Nord
Câble d’alimentation Europe
3x vis (M3 x 8 mm) pour serre-câbles
2x vis (M3 x 10 mm) pour portes d’accès aux câblesPériphériques en option
Lecteur de bande magnétique (MSR) - Réf. Elo: E001002
Lecteur d’empreintes digitales - E134286
Lecteur de code-barres 2D (Noir - SE2707) - Réf. Elo: E393160
Lecteur de code-barres 2D (Noir - SE4720) - Réf. Elo: E384627
Lecteur de code-barres 2D (Noir - SE4107) - Réf. Elo: E245047
Stylet PCAP - Réf. Elo: E066148
Socle EMV pour MagTek eDynamo) - Réf. Elo: E375343
Socle EMV pour Ingenico RP457c avec Jack audio, BT, USB) - Réf. Elo: E586981
Socle EMV pour Ingenico RP457c avec BT, USB) - Réf. Elo: E710930
Témoin lumineux (Connectivité Micro-USB) - Réf. Elo: E644767
Webcam - Réf. Elo: E201494
RFID – Réf. Elo: E673037
Barre de haut-parleurs Elo Edge Connect™ (Noir) - Elo P/N: E894719
Barre de haut-parleurs Elo Edge Connect™ (Blanc) - Elo P/N: E133780Stands, montures et kits
Kit de fixation murale: E143088
Socle de montage sur surface de travail pour Série I 10”, petit modèle: E160104
Support de montage en rayon (75mm ou 100mm VESA): E043382
Socle de montage au sol (75mm ou 100mm VESA): E048069
Support de montage pour écran 0700L dirigé vers l’arrière: E332358
Fixation sur socle 6 pouces (75mm ou 100mm VESA): E047458
Fixation sur socle 12 pouces (75mm ou 100mm VESA): E047663
Fixation sur socle 18 pouces (75mm ou 100mm VESA): E047864
Support de montage sur socle (75mm ou 100mm VESA): E045151
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) – 1.8 m - Réf. Elo : E214097
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) - 3 m - Réf. Elo : E214282
Stand Elo 1302L - Noir (75 mm VESA) - Réf. Elo: E307788
Support Wallaby pour point de vente (Noir) - Réf. Elo: E949536
Jeu de câbles USB-C à USB-C – Réf Elo: E710364
Jeu de câbles VGA-DB15 vers Micro - Réf Elo: E710549
Jeu de câbles DVI-D vers HDMI - Réf Elo: E538507
Kit de câble USB-C de 1,8 m - comprend des câbles VGA, USB, HDMI et audio – Réf. Elo: E408388
Bloc d'alimentation - 36W - Réf. Elo : E593458
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359
Câble d'alimentation pour l'Amérique du Nord - C5 - Réf. Elo : E793990
Câble d'alimentation pour l'Australie - C5 - Réf. Elo : E794186
Câble d'alimentation pour l'Europe - C5 - Réf. Elo : E794376
Câble d'alimentation pour la Corée - C5 - Réf. Elo : E794574
Câble d'alimentation pour la Chine - C5 - Réf. Elo : E794756
Câble d'alimentation pour la Taïwan - C5 - Réf. Elo : E794957
Câble d'alimentation pour la Japon - C5 - Réf. Elo : E795147
Câble d'alimentation USB vers USB-B/DC-IN (2.5 mm) – 1.8 m - Réf. Elo : E752302
Câble d'alimentation USB vers USB-B/DC-IN (2.5 mm) – 3 m - Réf. Elo : E763022
