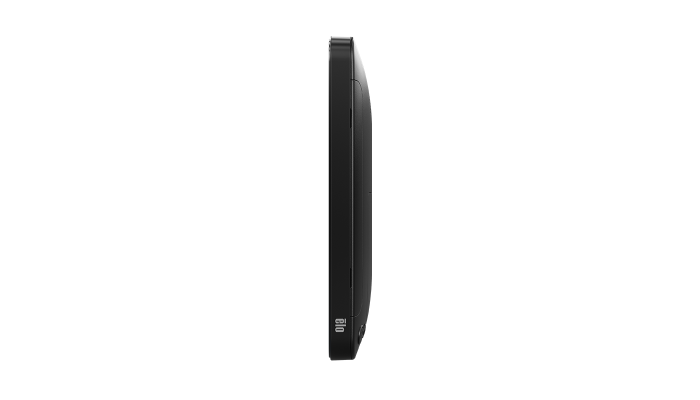

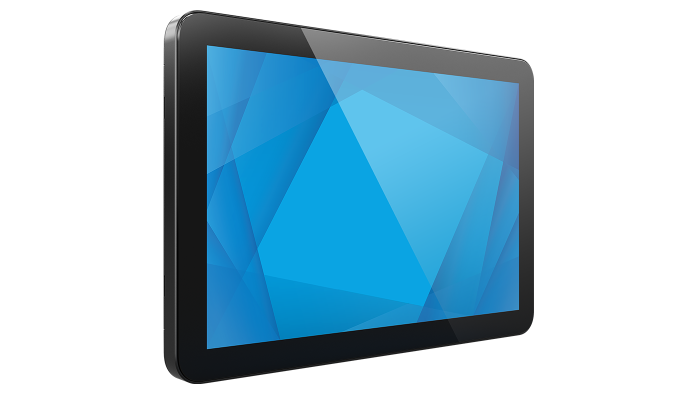

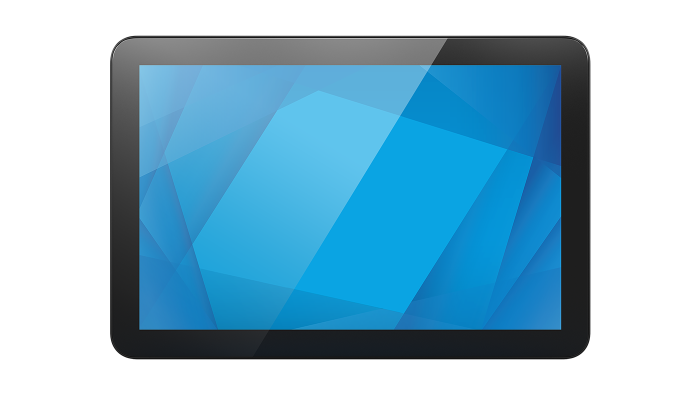

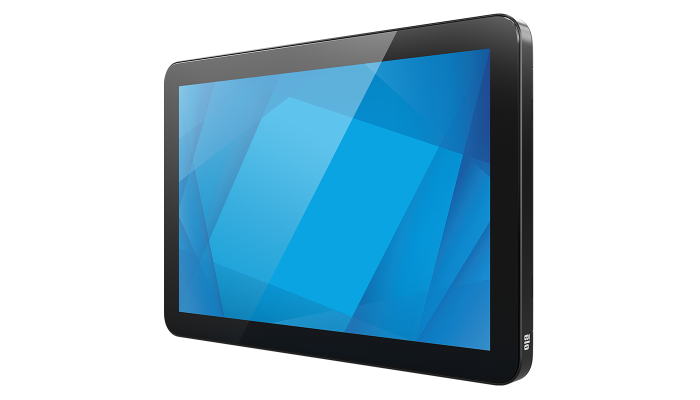

Moniteur à écran tactile
de 10 pouces 1004L.
L'écran tactile 1004L bénéficie d'une conception exceptionnelle, d'une
durabilité améliorée, d'une précision tactile accrue et d'une grande clarté
d'affichage. Grâce à la liaison optique de pointe et à la conception étanche
IP54, l'écran tactile de 10 pouces offre une plate-forme aux nombreuses
fonctionnalités et la possibilité de prendre en charge toute une variété
d'utilisations, que ce soit les systèmes d'affichage pour points de vente,
en libre-service et dans les cuisines ou l'automatisation des entrepôts, le
contrôle des accès et les interfaces homme‐machine.
dès maintenant
Disponible en formats
10 pouces,
13 pouces
et 15 pouces.
Créez le point de paiement parfait
avec l’écran tactile de 10 pouces.
Associez facilement le moniteur à écran tactile de 10 pouces à l'un des dispositifs
de paiement intégré d'Elo : des ordinteurs mobiles Elo Pay au système Elo Pay de 7
pouces, le moniteur 1004L offre l'écran tactile compact parfait, avec la connectivité
dont vous avez besoin au niveau du point de vente.
Affichage optique
de pointe.
Conçu avec un collage optique de haute qualité,
un verre de couverture antireflet et des réglages
de faible lumière bleue, l'écran tactile 1004L de
10 pouces offre une solution haut de gamme
pour le confort visuel et la netteté.
Conçu pour durer,
fait pour performer.
-
Verre résistant
aux rayures -
Design étanche
IP54 -
Résistance
IK08 -
50 000 MTBF
Maintenez vos câbles en place.
Grâce à la conception captive, vous ne perdrez plus jamais les vis et les
caches de vos ports. Lorsque les caches des ports sont maintenus en
place, les câbles ont moins tendance à se débrancher, ce qui limite les
interruptions au niveau de l' appareil.
Connectez les accessoires
en périphérie.
Elo Edge Connect™ propose une gamme complète
d'accessoires qui se connectent facilement au bord
de l'écran, y compris des lecteurs de carte EMV,
des lecteurs de code-barres, des voyants d'état,
des caméras, des lecteurs RFID, un lecteur de
bandes magnétiques, un lecteur d'empreintes
digitales et bien d'autres.
Accédez directement
à l’affichage
à l’écran
depuis l’écran tactile.
Les commandes de l'affichage à l'écran sont désormais
directement disponibles sur l'écran tactile : cela facilite
la navigation tout en garantissant la sécurité du
verrouillage de l'affichage à l'écran.
Étendez les
possibilités
avec les
fonctionnalités tactiles.
Les écrans PCAP TouchPro d'Elo disposent de fonctionnalités
tactiles, qui prennent en charge l'utilisation de gants et de
couches supplémentaires de films et de filtres pour répondre
aux exigences spécifiques du secteur.
EloCareSM assure votre tranquillité d’esprit.
Du remplacement d'unité avancé aux garanties
étendues, EloCare assure le service et l'assistance
par le biais de personnes qui connaissent le mieux
vos produits Elo.
- Remplacement d'unité avancé
- Garantie étendue
- Services professionnels
Une qualité conçue pour durer.
Nous concevons chaque produit dans le but non
seulement de répondre aux attentes, mais aussi
de les dépasser. En intégrant nos technologies
à vos opérations, vous vous associez avec nous.
Notre engagement à votre égard en tant que
partenaire est de vous fournir des produits
fiables, vous pouvez ainsi vous concentrer sur
le développement et l'innovation, en sachant
que nous assurons l'assistance de nos produits
et que nous sommes prêts à vous aider
à chaque étape.
Spécifications
-
Technique
Référence(s)
TouchPro PCAP - E968703
Non tactile - E315290Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
Non tactile
PCAP (projeté capacitif) - 10 touchesTaille de l’écran (diagonale)
Diagonale de 10.1”, matrice active TFT LCD (LED)
Format d’image
16:10
Zone active
8.54" x 5.34" / 216.96 mm x 135.6 mm
Résolution
1280 x 800
Autres résolutions prises en charge
640x480 60Hz
800x500 60Hz
800x600 60Hz
1024x768 60Hz
1280x720 60Hz
1280x800 60Hz, 60Hz RB
1920x1080 60Hz
1920x1200 60HzAngle de vision
Horizontal: ±85° ou 170° au total / Vertical: ±85° ou 170° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD : 400 nits
PCAP : 360 nitsTemps de réponse – total (standard)
30 msec
Taux de contraste
800:1
Interface tactile
USB
Traitement de surface
Anti-reflets
Affichage à l’écran (OSD)
Accessible via l’affichage à l’écran tactile, appuyez sur la touche Menu pour faire apparaître le schéma d’affichage à l’écran tactile.
Commandes (Modèle tactile) : Menu, Marche/Arrêt
Commandes (Modèle non tactile) : Deux touches (une touche Marche/Arrêt + touche directionnelle à 5 positions)
Luminosité, Contraste, Rapport d’Aspect, Balayage Automatique, Netteté, Température de Couleur, Lumière Bleue Faible, Volume, Muet, Délai d'Attente OSD, Langue OSD, Tactile en Mode Veille ON/OFF, LED d'Alimentation ON/OFF, Rappel des Paramètres par Défaut, Port Périphérique
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: alimentation, commandes utilisateurPorts E/S
1x USB Type-C
1x Mini DisplayPort
1x HDMI
1x Connecteur d'alimentation DC
4x Ports Micro-USB Elo Edge ConnectHaut-parleurs
2 haut-parleurs stéréo de 2W (+/-10%)
Vidéo
USB de type C
Mini-Displayport
HDMI
Plage de fréquences de synchronisation horizontale de l’entrée vidéo : 30 – 80 KHz
Plage de fréquences de synchronisation verticale de l’entrée vidéo (débit d’images) : 60 HzPuissance
Compatible avec l'alimentation via le connecteur USB Type-C ou la prise DC (diamètre extérieur de la broche 2,0 mm, diamètre intérieur du cylindre 6,4 mm)
Consommation électrique (standard)
Activé (valeur type - Luminosité à 100 %) : 5.0W
Veille (Modèle tactile) : 1.0 W
Veille (Modèle non tactile) : 1.0 W
Arrêt: 0.25 WDimensions de l’écran (sans socle)
9.80" x 6.61" x 0.98" / 249 mm x 168 mm x 25 mm
Dimensions du colis d’expédition
12.13" x 5.63" x 8.78" / 308 mm x 143 mm x 223 mm
Poids (non emballé)
1.98 lbs / 0.90 kg
Poids (emballé)
4.84 lbs / 2.2 kg
Température de fonctionnement
0°C à 40°C / 32°F à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement : 20 % à 80 %
En stockage : 10 % à 95 % (température maximale de bulbe humide de 38,7 ℃)Temps moyen entre défaillances
50 000 heures démontrées
Options de montage

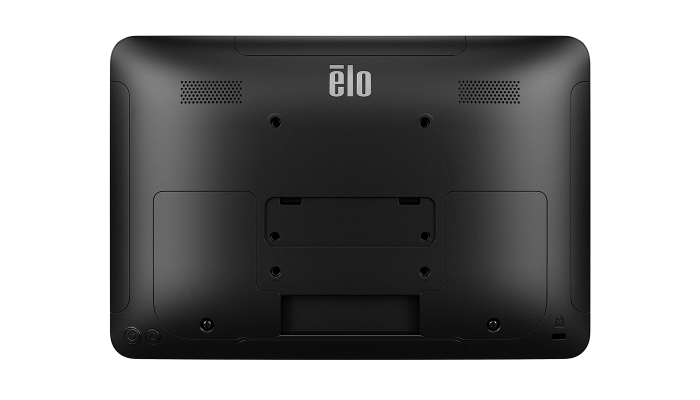

Interface de montage arrière de 75 mm x 75 mm.
Voir les dessins dimensionnels pour plus de détails.Autres caractéristiques
TUV Rheinland (filtrage de la lumière bleue)
Fonction de captation électrique via DDCCI
Sortie PD (Power Delivery) via USB-C (18 W max.) pour Elo Pay 7"Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
Certificat AR d’Argentine
Canada CUL, IC
Chine CCC
Europe CE
Corée KCC
Taïwan BSMI
États-Unis FCC, UL
Japon VCCI, PSE
International CB
Australie RCM
Mexique NOM
RoHS, Chine RoHS, DEEE, REACH
Inde BIS
Royaume-Uni UKCAProtection contre la pénétration
IP54
Protection contre les chocs
IK07
Contenu du colis
Moniteur tactile
Guide d’installation rapide
Étiquette EEI UE
2x Étiquettes EEI Royaume-Uni
1.8m Câble USB (USB de type A vers type C)
1.8m Câble HDMI
Adaptateur secteur
1.8m Câble d’alimentation Amérique du Nord
1.8m Câble d’alimentation EuropePériphériques en option
Lecteur de bande magnétique (MSR) - Réf. Elo: E001002
Lecteur d’empreintes digitales - E134286
Écran client (2x20 VFD) - Réf. Elo: E001003
Lecteur de code-barres 2D (Noir - SE2707) - Réf. Elo: E393160
Lecteur de code-barres 2D (Noir - SE4720) - Réf. Elo: E384627
Lecteur de code-barres 2D (Noir - SE4107) - Réf. Elo: E245047
Stylet PCAP - Réf. Elo: E066148
Socle EMV pour MagTek eDynamo) - Réf. Elo: E375343
Socle EMV pour Ingenico RP457c avec Jack audio, BT, USB) - Réf. Elo: E586981
Socle EMV pour Ingenico RP457c avec BT, USB) - Réf. Elo: E710930
Témoin lumineux (Connectivité Micro-USB) - Réf. Elo: E644767
Caméra 3D - Réf. Elo: E534879
Webcam - Réf. Elo: E201494
RFID – Réf. Elo: E673037
Barre de haut-parleurs Elo Edge Connect™ (Noir) - Réf. Elo: E894719Stands, montures et kits
Kit de montage sur poteau d’un écran faisant face à l’arrière: E038989
Support table tournante pour série 10 '' et 15 '': E924077
Support pour point de vente Z20 pour série I 10 '' et 15 '' : E809321
Support de montage en rayon (75mm ou 100mm VESA): E043382
Socle de montage au sol (75mm ou 100mm VESA): E048069
Fixation sur socle 6 pouces (75mm ou 100mm VESA): E047458
Fixation sur socle 12 pouces (75mm ou 100mm VESA): E047663
Fixation sur socle 18 pouces (75mm ou 100mm VESA): E047864
Support de montage sur socle (75mm ou 100mm VESA): E045151
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) – 1.8 m - Réf. Elo : E214097
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) - 3 m - Réf. Elo : E214282
Support d'imprimante mPOS (Blanc) - Réf. Elo : E353758
Stand Elo 1302L - Noir (75 mm VESA) - Réf. Elo: E307788
Support Wallaby pour point de vente (Noir) - Réf. Elo: E949536
Jeu de câbles USB-C à USB-C – Réf Elo: E129019
Jeu de câbles DVI-D vers HDMI - Réf Elo: E538507
Câble d'alimentation pour l'Amérique du Nord – C13 - Réf. Elo : E593865
Câble d'alimentation pour l'Australie - C13 - Réf. Elo : E594067
Câble d'alimentation pour l'Europe - C13 - Réf. Elo : E594264
Câble d'alimentation pour la Corée - C13 - Réf. Elo : E594466
Câble d'alimentation pour la Chine - C13 - Réf. Elo : E594670
Câble d'alimentation pour Taïwan - C13 - Réf. Elo : E594869
Câble d'alimentation pour le Japon - C13 - Réf. Elo : E793799
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359
Support Z10 (VESA 75 mm) - Réf. Elo : E767159
Supports Wallaby™ Pro pour le libre-service - Réf. Elo : E801367
Petit hub I/O : 1 x entrée CC, 1 x réseau local RJ45, 4 x USB-A, 2 x USB-C - Réf. Elo : E815044
