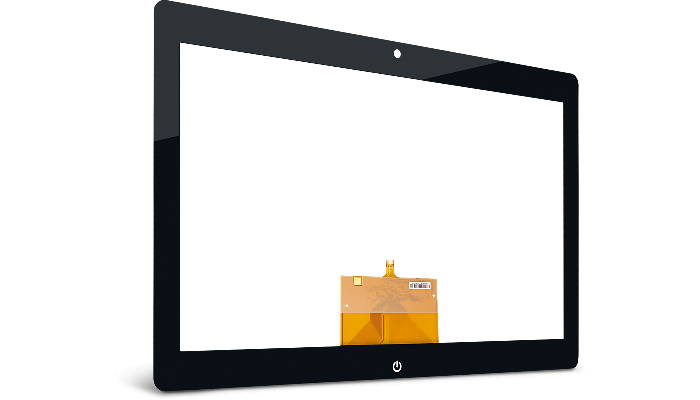

TouchPro® Pro-F Capacitif Projeté (Film), 7-32''
Présentation
La technologie tactile capacitive projetée Elo TouchPro® Pro-F offre une réponse rapide et sensible et une fiabilité de niveau professionnel associée à un design élégant et élégant sans cadre (options de cadre disponibles). Les écrans tactiles capacitifs projetés par Elo sont conçus pour les rigueurs des applications commerciales.
Téléchargez notre livre blanc L'expérience de la technologie tactile de nouvelle génération pour apprendre à choisir la bonne solution PCAP pour votre prochain projet de conception.
 |

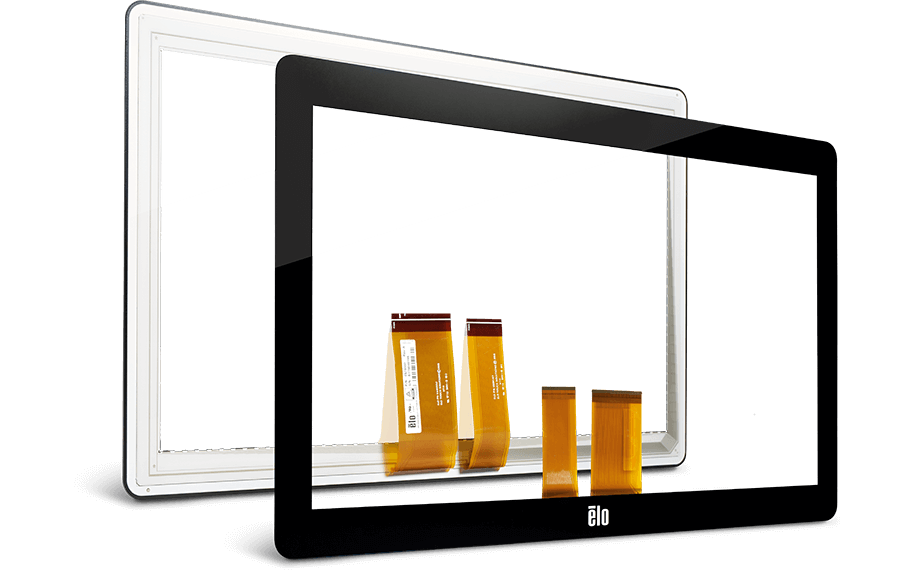

Solutions basées sur le film TouchProLa solution PCAP à base de film d'Elo (Pro-F) offre une excellente clarté optique, une grande durabilité tactile et une stabilité à long terme par rapport à la température. TouchPro Pro-F est disponible dans des tailles d'écran standard allant jusqu'à 32 pouces avec des capacités multipoint jusqu'à 16 points et une conception sans cadre. |
PersonnalisableElo offre une large gamme d'options de personnalisation pour répondre à vos besoins, y compris les dimensions de l'écran, l'épaisseur du verre de couverture, les bordures colorées, les logotypes, le collage et les traitements de surface tels que l'anti-éblouissement. |
 |
 |

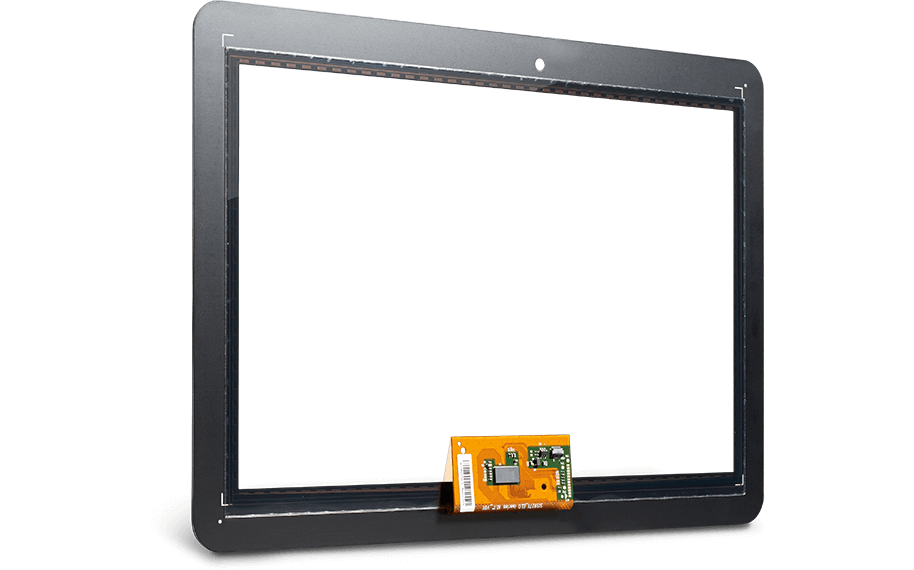

Solutions complètesElo offre une solution complète d'écran tactile capacitif projetée comprenant un écran tactile, des contrôleurs, des pilotes pour divers systèmes d'exploitation et des utilitaires logiciels, ce qui réduit le temps de développement et d'intégration. Pro-F est disponible avec les contrôleurs CoF (Chip On Flex) ainsi que les options de contrôleur PCB (Printed Circuit Board). |
Vidéo d'usine
Les nouvelles installations ultramodernes à Suzhou, en Chine s'étendent sur un quart de million de mètres carrés et comprennent 155 000 mètres carrés d'espace de production ainsi que des bureaux et des entrepôts adjacents. Cet espace abrite les technologies d'écran tactile de pointe developpées par Elo, y compris la technologie AccuTouch® résistive à cinq fils, la technologie IntelliTouch à ondes acoustiques de surface (SAW) et la technologie TouchPro capacitive projetée.
Elo est fière d'être la seule entreprise au monde à produire en interne ses propres écrans tactiles, circuits ASIC, micrologiciels et pilotes.
Applications
- Kiosques libre-service / automatisation de service
- Kiosques d'information et de transport
- Équipement de jeu et de loterie
- Signalisation numérique interactive
- Santé / équipement médical
- Industriel / Factory Automation / Panel PC industriel
- Terminaux de point de vente (POS)
Table de sélection de produits TouchPro®
Gamme d’écrans tactiles
7"- 32"
7"- 22"
≥ 42"
7"- 32
7"- 22"
≥42"
Familles du contrôleur
| Plage de tailles d’écran |
Facteur de forme* |
Configuration du Support Souple |
Interface | Gamme d’écrans tactiles |
Modèle/ fabricant du CI du contrôleur |
Détection des liquides |
Fonctionnement avec de l’eau salée/saline |
10V moyenne quadratique CS |
Fonctionnalité de contact au travers du verre |
Gant | Stylet | Nombre de contacts tactiles |
|
| Série 7200 CoF |
≤15.6" | CoF | Simple | USB | Pro-F | Multiple | Bon | - | Oui | Bon | Bon | Passif | Multi |
| Série 8200 Coeur |
7"- 22" | PCB | Simple/Multi | USB/Serial | Pro-F/Pro-G | Multiple | Bon | Bon | Oui | Bon | Bon | Passif | Multi |
| Série 9200 Avancée |
7"- 22" | PCB | Simple/Multi | USB/Serial | Pro-F/Pro-G | Elo | Meilleur | Meilleur | Oui | Meilleur | Meilleur | Passif | Multi |
| Série 8300 Grand |
≥32" | PCB | Simple/Multi | USB | Pro-M/Pro-F | Multiple | Bon | - | Oui | Bon | Bon | Actif | Multi |
| Série 9300 Avancée |
22"- 32" | PCB | Simple/Multi | USB/Serial | Pro-F | Elo | Meilleur | Meilleur | Oui | Meilleur | Meilleur | Passif | Multi |
Spécifications
-
Technique
Technologie
PCAP (capacitif projeté TouchPro®)
Nombre de contacts
Jusqu'à 16 touches
Méthodes de saisie
Doigt
Gant
Stylet passifDimensions
tailles de 7" ou 32"
Transmission lumineuse
≥89%
Voile
< 1%
Épaisseur du verre protecteur
1.8mm ou 2.8mm
Traitement de surface
Anti-éblouissement
Anti-empreintes digitales
Anti-smudgeRésistance
Plus de 50 millions de contacts tactiles en un seul point
Précision d'alignement
± 1.5mm
Interface
USB, I2C, Serial
Taux de transfert
≥100Hz
Système opérateur
Windows XP
Windows 7
Windows 8
Linux
AndroidUtilitaires
Moniteur multiple
Différents modes tactiles
Zones tactilesTempérature de fonctionnement
-20°C to 70°C, RH <90% (Sans condensation)
Approbations de sécurité
UL
Garantie
Garantie limitée de 2 ans
Remarque
Les spécifications techniques réelles dépendent de plusieurs variables de conception, y compris le circuit intégré tactile et la taille de l'écran. Les valeurs ci-dessus sont pour référence seulement.
