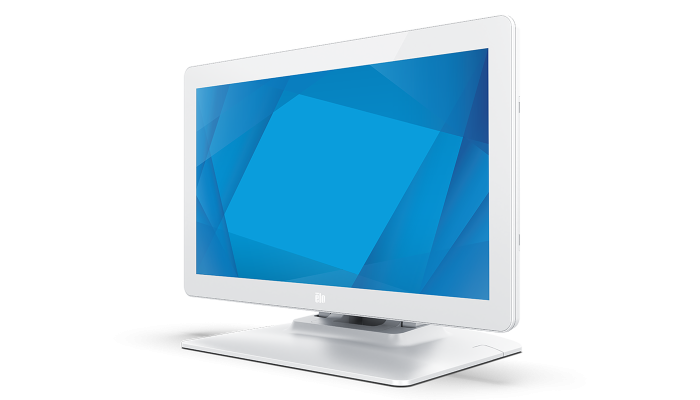

Moniteur à écran tactile de qualité médicale 1502LM de 15"
Moniteurs tactiles de qualité médicale

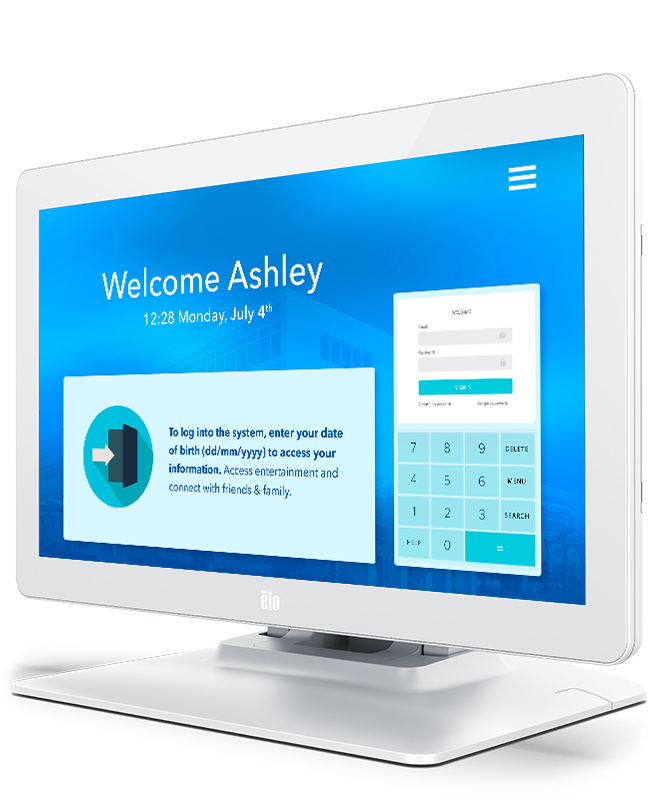

Le moniteur tactile de qualité médicale 1502LM associe une technologie tactile de pointe à des fonctionnalités critiques dans le domaine des soins de santé, y compris le respect des normes IP-22 et IEC 60601-1. Son facteur de forme compact et son design épuré sont parfaits pour le divertissement des patients, les soins de santé virtuels, la surveillance des patients, les appareils respiratoires et de distribution des médicaments et les laboratoires.
Catégorie IP-22
Étanche à la saleté, la poussière et les liquides afin de constituer une solution fiable et facile à désinfecter.
CEI 60601
Alimentation incluse conforme à la norme CEI 60601.
Technologie tactile intégrée
La technologie PCAP TouchPro® offre une expérience similaire à celle d’une tablette, avec 10 points de contact et la possibilité d’utilisation avec des gants humides ou secs.
Conçus pour durer
Ces moniteurs bénéficient de la garantie Elo standard de 3 ans avec offre optionnelle du service EloCare.
Soins interactifs pour les patients

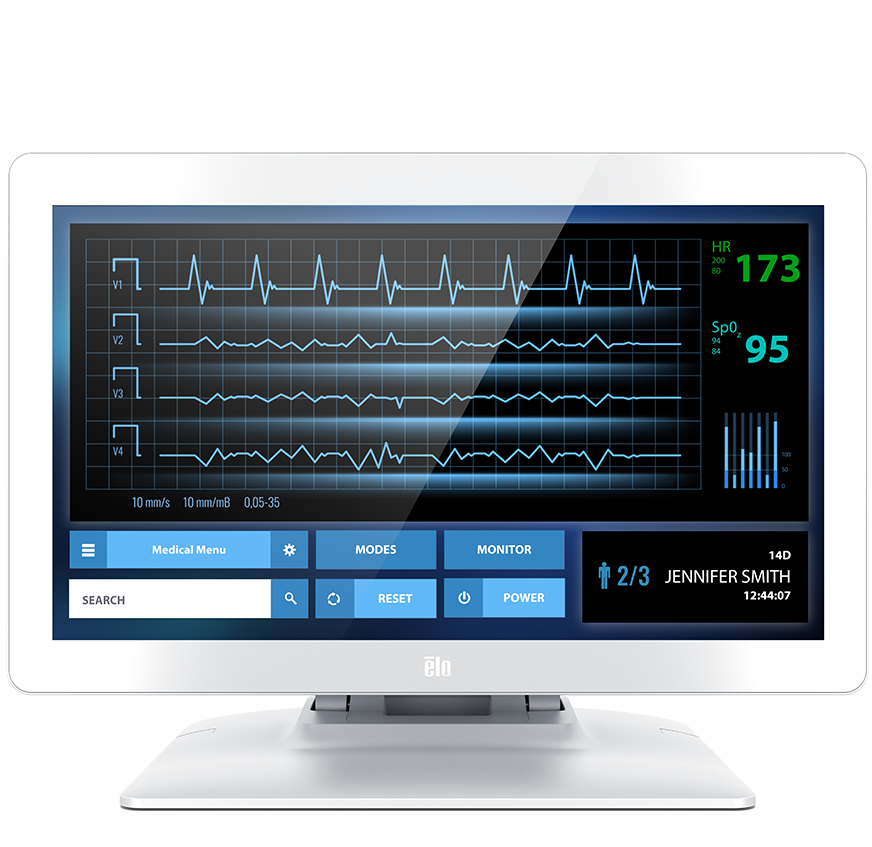

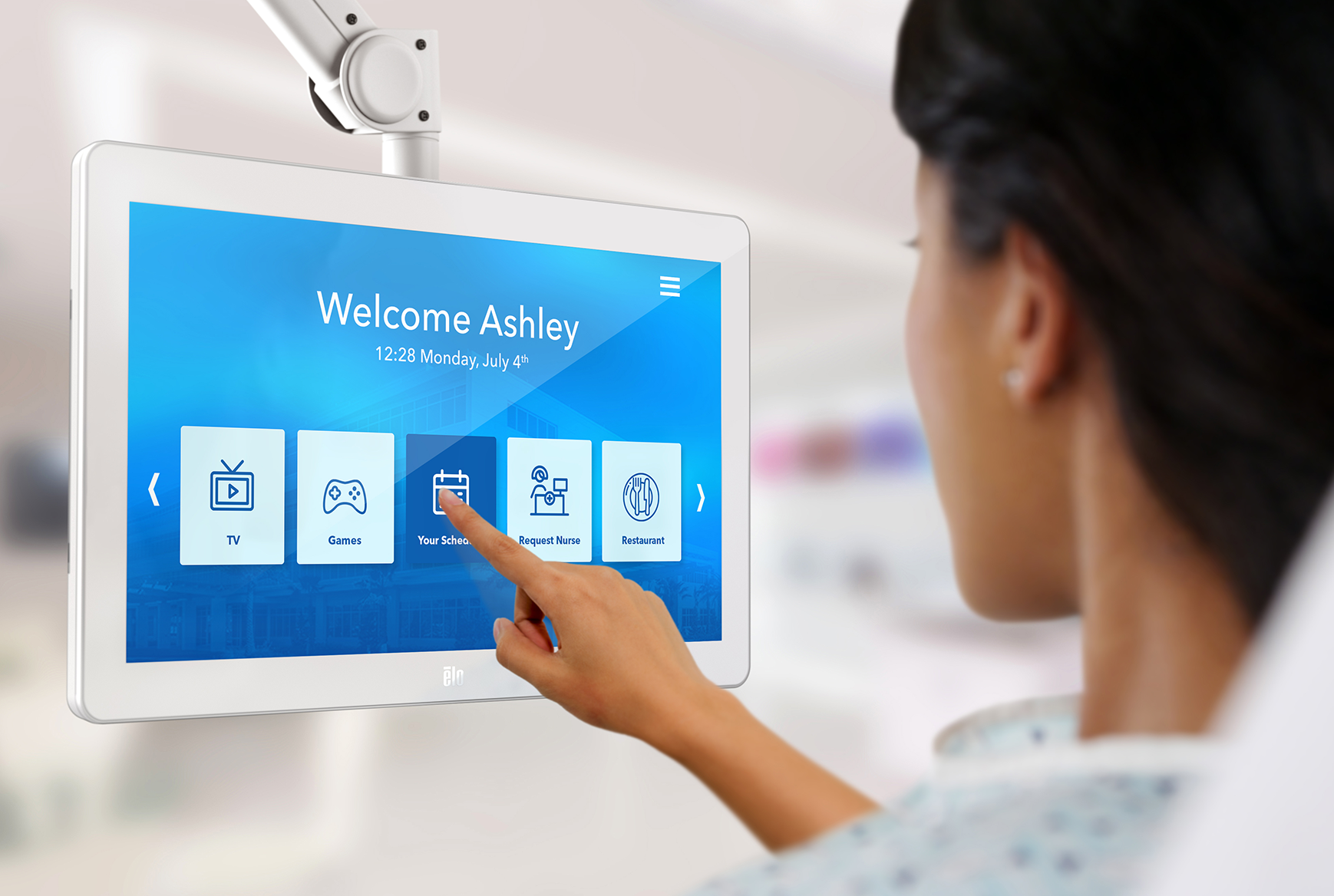

Améliorez l’expérience du patient en installant un écran tactile de qualité médicale 1502LM à son chevet avec des applications de divertissement et des contenus pédagogiques pour qu’il puisse rester informé pendant toute la durée de son traitement.
Spécialement conçu pour le secteur de la santé
Le modèle 1502LM propose une installation flexible dans divers environnements médicaux pour améliorer la communication entre les patients et les prestataires.
Surveillance des
patients
Système de divertissement
pour les patients
Équipement de
laboratoire
Automatisation de la
distribution des médicaments
Appareils
respiratoires
Appareil illustré - Rosa avec moniteur de qualité médicale Elo
Compatibles avec les dispositifs médicaux
Avec sa gamme complète de technologies tactiles et de solutions d’affichage, Elo peut personnaliser des produits pour presque tous les dispositifs médicaux, y compris les moniteurs de respirateurs, les appareils d’anesthésie, les moniteurs de surveillance des patients et les distributeurs de médicaments. De la chambre du patient en passant par les laboratoires et tous les lieux où des soins de santé sont dispensés, les produits Elo sont idéalement adaptés aux applications médicales pour lesquelles une qualité et des performances tactiles constantes et durables sont primordiales.
Une configurabilité simplifiée
Montage flexible
Chaque moniteur tactile de qualité médicale est conçu avec un gabarit de perforation VESA afin de simplifier le montage sur divers socles, bras, murs ou chariots médicaux.

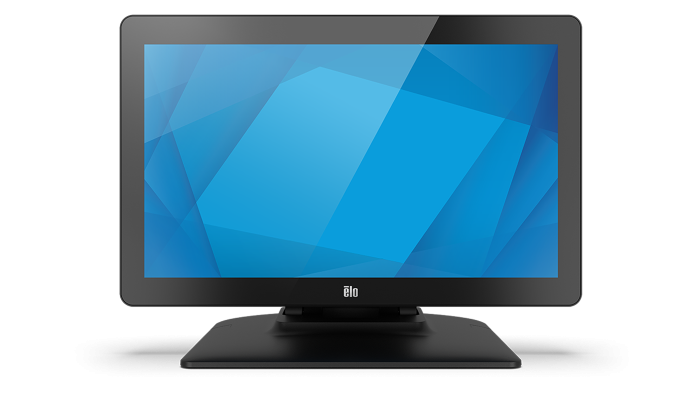

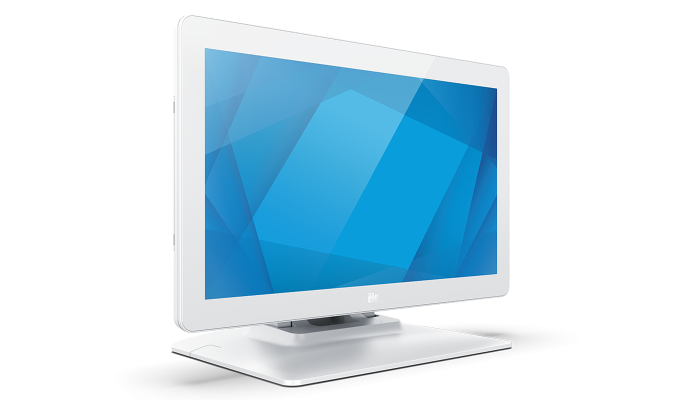

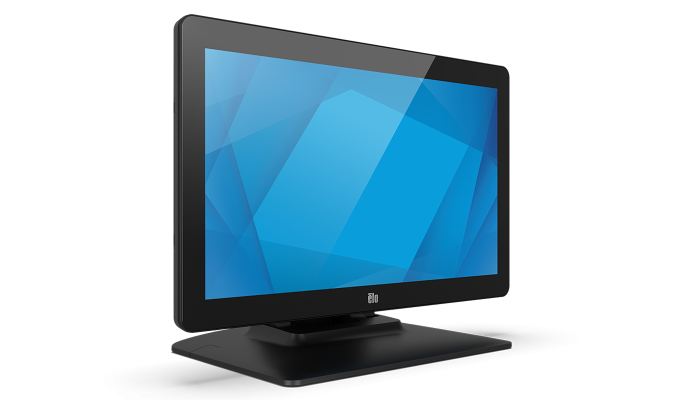

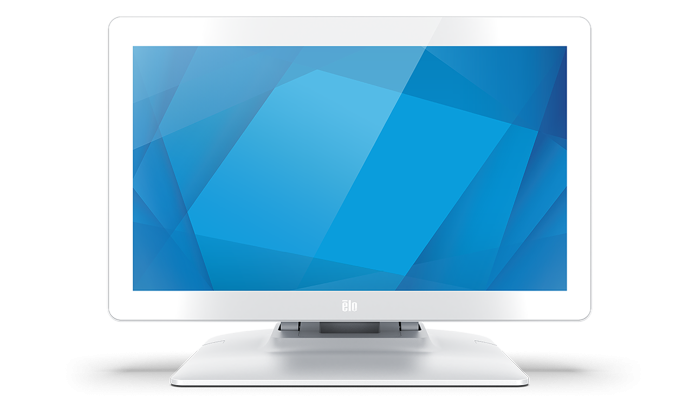

Noir ou Blanc
Choisissez entre les modèles blancs ou noirs avec ou sans support.
Ergonomiques
Des poignées optionnelles peuvent être ajoutées pour déplacer ou faire pivoter facilement l’écran dans une position confortable.
Ce produit n’est pas un « dispositif médical », ou quelque que soit l’appellation donnée au produit, homologué par la FDA et il n’est pas conforme à la norme ISO 13485. Selon l’utilisation prévue, des certifications supplémentaires peuvent être requises.
Spécifications
-
Technique
Référence(s)
Blanc, Avec socle - E542808
Noir, Avec socle - E542617
Blanc, Sans socle - E967255
Noir, Sans socle - E967064Couleur du boîtier
Blanc ou noir
Technologie et fonctionnalités tactiles
PCAP (capacitif projeté TouchPro®) - 10 touches
Taille de l’écran (diagonale)
Diagonale de 15.6”, matrice active TFT LCD (LED)
Format d’image
16:9
Zone active
13.55" x 7.62" / 344.16 mm x 193.5 mm
Résolution
1920 x 1080
Autres résolutions prises en charge
640 x 480 à 60Hz
640 x 400 à 70Hz
720 x 400 à 70Hz
800 x 600 à 56, 60Hz
1024 x 768 à 60Hz
1280 x 720 à 50, 60Hz
1280 x 800 à 60Hz, 60HzRB
1280 x 960 à 60Hz
1280 x 1024 à 60Hz
1360 x 768 à 60Hz
1366 x 768 à 60Hz, 60Hz RB
1440 x 900 à 60Hz, 60Hz RB
1680 x 1050 à 60Hz, 60Hz RB
1920 x 1080 à 50, 60HzAngle de vision
Horizontal: ±80° ou 160° au total / Vertical: ±80° ou 160° au total
Nombre de couleurs
16.7 millions
Luminosité (standard)
Panneau LCD : 250 nits
PCAP : 225 nitsTemps de réponse – total (standard)
30 msec
Taux de contraste
700:1
Interface tactile
USB
Traitement de surface
Anti-éblouissement
Affichage à l’écran (OSD)
Accessible par des commutateurs au bas de l'écran
Paramètres: Menu, Alimentation, Haut, Bas, Sélection
Réglages: luminosité, contraste, horloge, phase, position horizontale, position verticale, réglage auto, format, netteté, température de couleur, temporisation OSD, langues OSD, volume, muet, retour aux réglages d’usine, sélection audio, priorité vidéo, informations, mode veille à activation tactile, port périphérique
Langues d'affichage: anglais, français, italien, allemand, espagnol, japonais, chinois traditionnel, chinois simplifié
Verrouillages: OSD, puissancePorts E/S
1 x USB de type C
1 x prise audio (entrée)
1 x VGA (connecteur femelle micro HDMI)
1 x HDMI
1 x entrée 12 V c.c.
3 x ports micro USB (haut, gauche, droite)Haut-parleurs
Deux haut-parleurs internes de 2 W
Vidéo
VGA analogique
HDMI
USB de type C
Suggérer d’utiliser un câble Elo USB de type C vers type C (référence Elo : E710364) afin d’éviter tout problème d’incompatibilité.
Plage de fréquences de synchronisation horizontale pour la vidéo d'entrée: 31.5 – 82KHz
Plage de fréquences de synchronisation verticale pour la vidéo d'entrée (fréquence d'images): 50 – 75HzPuissance
Connecteur d’alimentation d’entrée du moniteur : prise d’alimentation jack coaxiale (broche de 2,0 mm de diamètre extérieur (+ 0,0 - 0,1 mm), 6,4 mm de diamètre intérieur (+/- 0,3 mm), profondeur de 8,8 mm de diamètre (+/- 0,3 mm))
Plage de tensions d’entrée du moniteur : 12 V c.c. +/- 5 %
Connecteur d’alimentation de sortie de l’adaptateur : prise d’alimentation cylindrique c.c. (broche de 2,1 mm de diamètre intérieur (+/- 0,1 mm), 5,5 mm de diamètre extérieur (+/- 0,05 mm), longueur de 9,5 mm de diamètre (+/- 0,3 mm))
Plage de tensions d’entrée de l’adaptateur : 100-240 V c.a.
Fréquence d’entrée : 50-60 HzConsommation électrique (standard)
Moniteur + adaptateur
Activé : 9.5 W
Veille : 1.27 W
Arrêt : 0.2 WDimensions de l’écran (sans socle)
9.62'' x 15.23'' x 1.28'' / 244.39 mm x 386.96 mm x 32.4 mm
Dimensions de l’écran (avec socle)
11.21'' x 15.23'' x 7.84'' / 284.65 mm x 386.96 mm x 199.12 mm
Dimensions du colis d’expédition
Avec socle: 8.03'' x 17.76'' x 13.54''/ 204 mm x 451 mm x 344 mm
Sans socle: 6,89" x 17,76" x 12,60" / 175 mm x 451 mm x 320 mmPoids (non emballé)
Avec socle: 6.79 lbs / 3.08 kg
Sans socle: 3.62 lbs / 1.64 kgPoids (emballé)
Avec socle: 11.24 lbs / 5.1 kg
Sans socle: 7.47 lbs / 3.39 kgTempérature de fonctionnement
0°C à 40°C / 32° à 104°F
Température de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement : 20 % à 80 %
En stockage : 10 % à 95 % (Température max. du thermomètre mouillé : 38,7 °C)Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Options de montage

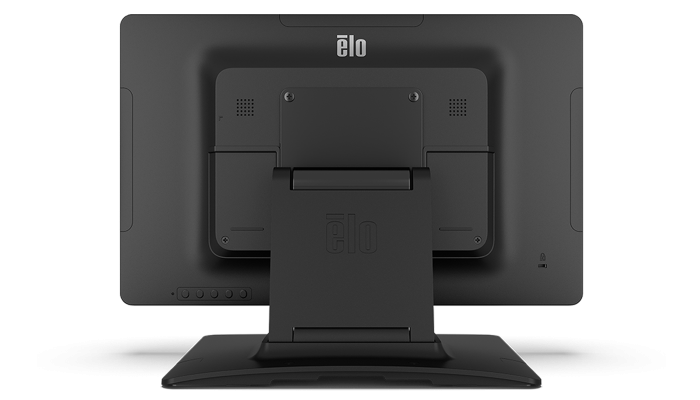

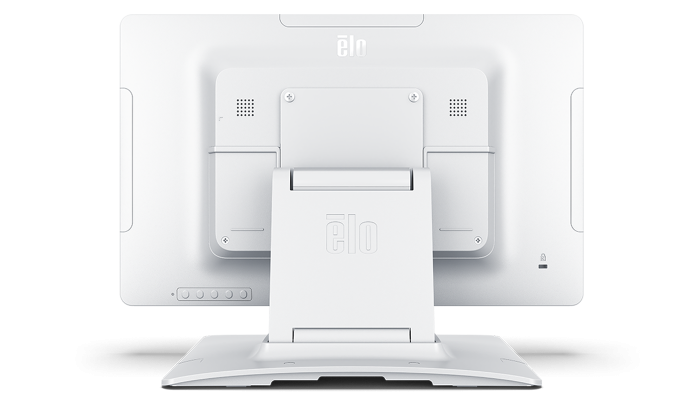

Interface de montage VESA 4 trous de 75 mm et 100 mm à l'arrière de l'unité
Garantie
3 ans
Options de service étendues
Garantie de 4 ans - Réf. Elo: E898247
Garantie de 5 ans - Réf. Elo: E898449
Garantie de 3 ans + AUR - Réf. Elo: E898648
Garantie de 4 ans + AUR - Réf. Elo: E894921
Garantie de 5 ans + AUR - Réf. Elo: E895125Homologations et déclarations
cUL, IC (Canada)
CE (Europe)
UCKA (Royaume-Uni)
VCCI (Japon)
UL, FCC (États-Unis)
CCC (Chine)
KCC, e-standby (Corée)
RCM (Australie)
NOM (Mexique)
BSMI (Taïwan)
CB (International)
RoHS, RoHS (Chine), WEEE, REACH
BIS (Inde)
Russie EAC
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 et A1: 2012, C1: 2009 / (R) 2012 et A2: 2010 / (R) 2012 / IEC 60601-1 Éd. 3.1Protection contre la pénétration
Boîtier entier IP22
Protection contre les chocs
IK07
Contenu du colis
Moniteur à écran tactile
Guide d'installation rapide
Câble HDMI
Bloc d'alimentation (E128201)
2x serre-câbles
2x attaches autobloquantes
Label EEI
Câble USB (USB de type A vers type C)
Câble d’alimentation Amérique du Nord
Câble d’alimentation Europe
3x vis (M3 x 8 mm) pour serre-câbles
2x vis (M3 x 10 mm) pour portes d’accès aux câbles
4x vis (M4 x 10 mm) pour E967064 et E967255 seulementPériphériques en option
Stylet PCAP - Réf. Elo: E066148
Stands, montures et kits
Kit de fixation murale: E143088
Support de table pour écran de 15'' (noir) – Réf. Elo: E044162
Support de table pour écran de 15'' (blanc) – Réf. Elo: E765019
Socle de montage sur surface de travail pour Série I 22” (100mm VESA): E044356
Support de montage en rayon (75mm ou 100mm VESA): E043382
Socle de montage au sol (75mm ou 100mm VESA): E048069
Fixation sur socle 6 pouces (75mm ou 100mm VESA): E047458
Fixation sur socle 12 pouces (75mm ou 100mm VESA): E047663
Fixation sur socle 18 pouces (75mm ou 100mm VESA): E047864
Support de montage sur socle (75mm ou 100mm VESA): E045151
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) – 1.8 m - Réf. Elo : E214097
Câble d'alimentation USB vers USB-C/DC-IN (2.1 mm) - 3 m - Réf. Elo : E214282
Stand Elo 1302L - Noir (75 mm VESA) - Réf. Elo: E307788
Stand Elo 1302L - Blanc (75 mm VESA) - Réf. Elo: E307974
Jeu de câbles USB-C à USB-C – Réf Elo: E710364
Jeu de câbles VGA-DB15 vers Micro - Réf Elo: E710549
Jeu de câbles DVI-D vers HDMI - Réf Elo: E538507
Support de comptoir Slim pour le libre-service (75mm ou 100mm VESA) - Réf Elo: E514693
Support au sol Slim pour le libre-service (75mm ou 100mm VESA) - E514881 + E515260
Kit de câble USB-C de 1,8 m - comprend des câbles VGA, USB, HDMI et audio – Réf. Elo: E408388
Câble d'alimentation pour l'Amérique du Nord – C13 - Réf. Elo : E593865
Câble d'alimentation pour l'Australie - C13 - Réf. Elo : E594067
Câble d'alimentation pour l'Europe - C13 - Réf. Elo : E594264
Câble d'alimentation pour la Corée - C13 - Réf. Elo : E594466
Câble d'alimentation pour la Chine - C13 - Réf. Elo : E594670
Câble d'alimentation pour Taïwan - C13 - Réf. Elo : E594869
Câble d'alimentation pour le Japon - C13 - Réf. Elo : E793799
Bloc d'alimentation - 60W - 1502LM - Réf. Elo : E181106
