Affichage interactif 5503L 55" (Remplacé par le modèle 5553L)

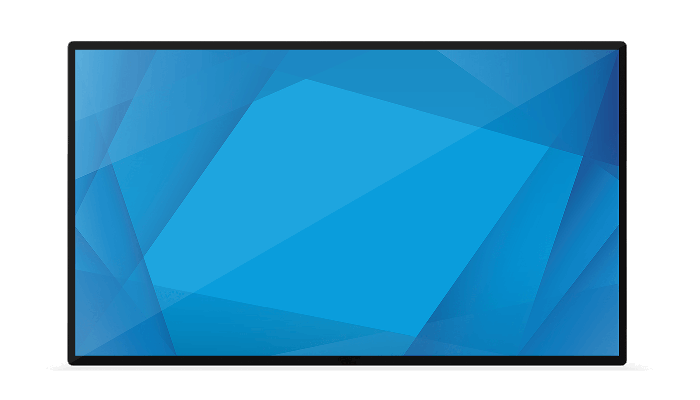

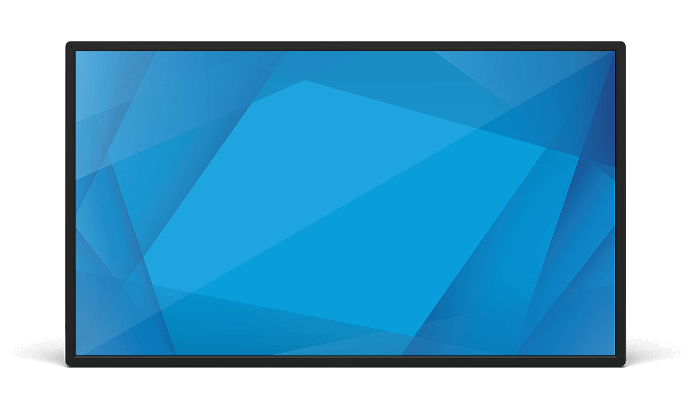

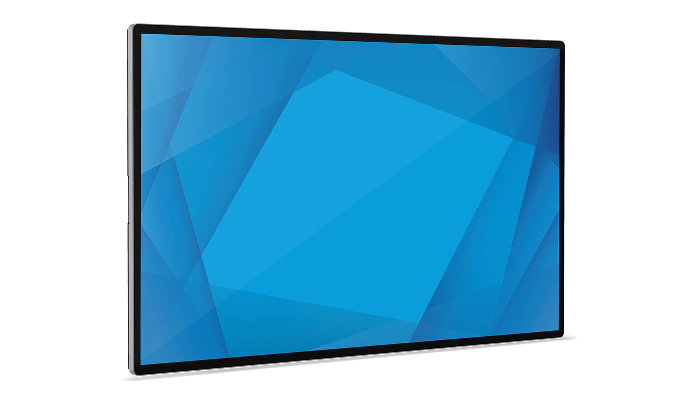

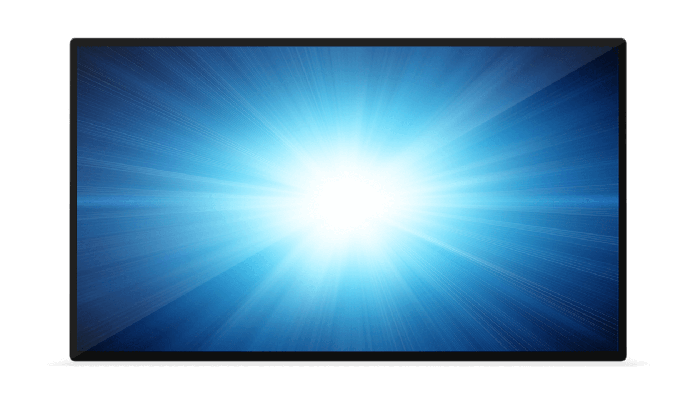

Écran interactif Elo 5503L
L’écran tactile de 55 pouces d’Elo permet d’ajouter de l’interactivité à n’importe quel environnement. Idéal pour toute application, des rayons virtuels en magasin et des expériences de marques en passant par les menus interactifs, les réunions collaboratives et conférences autour d’un tableau blanc, le modèle 5503L offre un design élégant et fin, conçu pour résister aux rigueurs d’un usage commercial continu. L’écran, associé à un module informatique d’Elo, peut facilement être transformé en une puissante tablette tout-en-un, grandeur nature.
Disponible avec la technologie PCAP TouchPro® d'Elo, leader du secteur, permettant jusqu'à 40 points de contact ou avec la technologie infrarouge offrant jusqu'à 20 points de contact, le 5503L d'Elo offre des temps de réaction rapides et extrêmement sensible. Le PCAP TouchPro d'Elo dispose d’un verre anti-friction pour limiter la chaleur produite lorsque les doigts glissent sur l’écran et d’une fonctionnalité tactile à travers le verre, permettant à l’écran d’être installé derrière un miroir, dans un comptoir ou dans une borne entièrement encastrée, ce qui bénéficie à la durabilité et à l’esthétique.

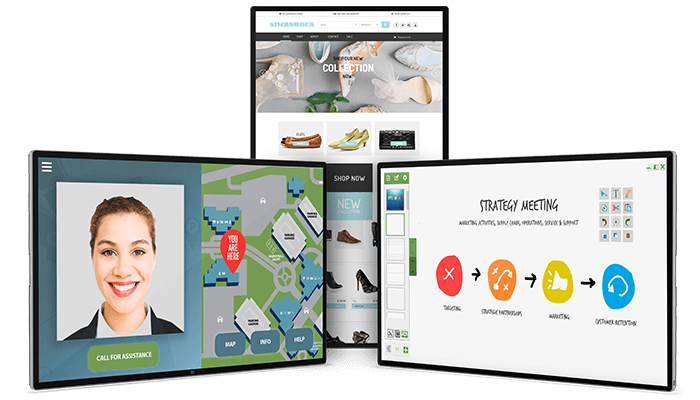

Créez des expériences
interactives immersives
Rayon virtuel en boutique
Informations produit Affichage
Conférence vidéo
Tableau blanc
marquage Réceptionniste virtuel
Gestion de la capacité
Affichage dans la chambre des patients
Santé virtuelle
Menu interactif
Commande en libre-service
Paiement en libre-service
Collaboration
Tableau de bord
Gestion de l’inventaire
Témoignage de Boot Barn

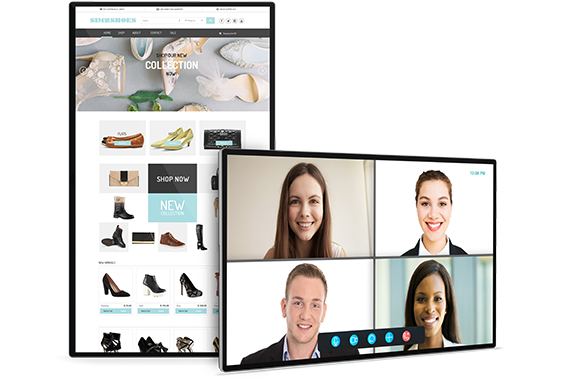

Une collaboration
pour tous les environnements
Conçu pour faciliter la collaboration – il vous suffit d’ajouter le kit de collaboration à l’écran interactif 5503L pour organiser des réunions sans accroc et renforcer le travail d’équipe, avec une efficacité comparable à celle des réunions en présentiel. Développez vos concepts et vos innovations bien au-delà de ce que permettaient jadis les appels téléphoniques, les projecteurs ou les tableaux blancs.
Développement et formation du personnel
Tableau blanc et annotations
Conférences vidéo interactives
Santé virtuelle

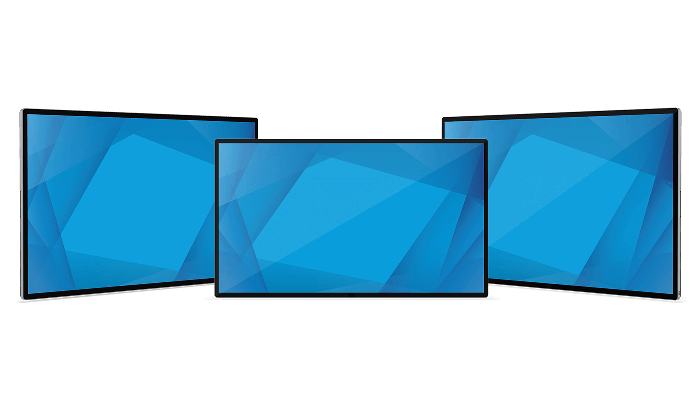

Différents formats pour une ligne de style cohérente
De 32 à 65 pouces, choisissez la taille qui convient parfaitement à chaque espace.
Faites-en plus grâce à Elo Edge Connect™
Augmentez le potentiel de votre écran tactile en ajoutant un terminal de paiement, un lecteur de code-barres, une caméra, un lecteur NFC/RFID ou l’un de nos nombreux autres accessoires. Grâce au système Elo Edge Connect, fixez les accessoires aux bords de l’écran tactile et obtenez une conception épurée ainsi qu'une fonctionnalité plus étendue.
Une installation flexible

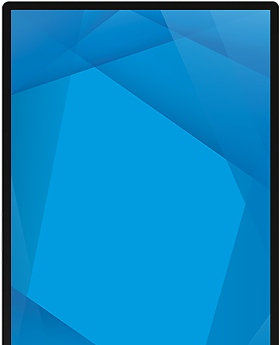

Nos écrans interactifs de qualité commerciale peuvent être installés en mode paysage, portrait et à plat pour une flexibilité optimale lors de leur intégration à un mur, une borne ou une table.
Lecture tactile à travers le verre grâce à la technologie PCAP
Notre technologie capacitive projetée TouchPro® permet une fonctionnalité tactile pour les installations nécessitant une couche de protection. Nos écrans à technologie capacitive projetée sont conçus pour la durabilité, que vous ayez besoin d’un écran intégré ou entièrement encastré derrière un verre.

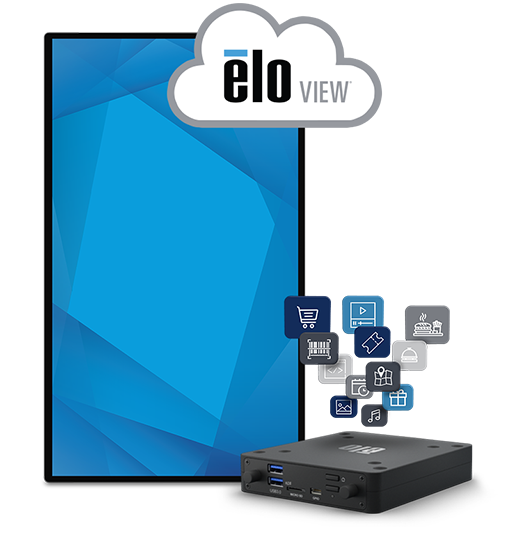

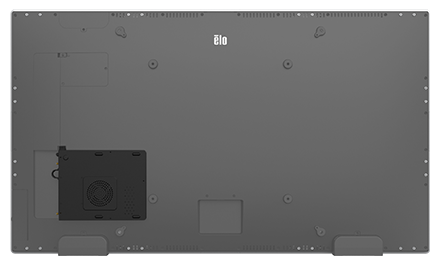

Passez à la puissance informatique de Windows en toute simplicité
Le module informatique de qualité commerciale transforme l’écran tactile d’Elo en une puissante plate-forme informatique tactile tout-en-un. Grâce à ses unités centrales Intel® Core™ 7ème génération et à son processeur graphique optimisé, le modèle ECMG4 rend l’installation et la maintenance simples, sans nécessiter aucun câble externe.
L’évolutivité simplifiée avec Android.
Avec le module Android Elo Backpack®, vous pouvez transformer n’importe quel écran tactile Elo en plate-forme multimédia puissante et évolutive. Grâce à EloView®, la diffusion de contenu et la gestion à distance de l’ensemble de votre réseau n’ont jamais été aussi simples. Cette solution informatique sans ventilateurs et à faible consommation d’énergie offre tout ce dont vous avez besoin dans une conception compacte et abordable. * Prise en charge d’une résolution maximale de 1920 x 1080
Elo EssentialEdge™ pour Android
Vous recherchez le moyen de rendre votre transformation numérique plus rapide, plus facile et plus abordable ? Elo EssentialEdge pour Android offre tout ce dont vous avez besoin pour intégrer et exploiter des solutions interactives pour votre entreprise. Grâce à des kits de développement faciles à utiliser, à des outils de gestion robustes, à une gestion du cycle de vie et une sécurité de classe mondiale, Elo peut vous aider à offrir la commodité et la familiarité des interfaces Android de manière sécurisée et adaptée aux entreprises.
Remplacement d'unité avancé EloCare - nous sommes là pour vous.
Dans le cadre de la garantie standard de trois ans pour les affichages interactifs grand format, Elo propose un service gratuit de remplacement avancé d’unité afin de vous couvrir si des réparations sont nécessaires au niveau de votre appareil. Si le problème ne peut être résolu par téléphone, Elo vous fournira une unité de remplacement et une étiquette de retour prépayée vous permettant de renvoyer l’unité défectueuse sans aucun frais. Elo propose également une réponse rapide et un service d’échange sur site pour les affichages interactifs grand format (service payant).
Des produits de qualité commerciale conçus
pour des environnements similaires
Couverts par notre garantie standard de 3 ans avec possibilité de prolongation à 4 ou 5 ans.
Conformes aux exigences d’épaisseur ADA et IBC en cas de fixation murale avec un support Elo à profil bas.
Conçus pour un usage tactile
Conformes aux tests d’impact UL-60950 et IK-07
Prêts pour une utilisation 24/7 dans les environnements très fréquentés
Remplacement d'unité avancé inclus avec la garantie standard
Contrôle externe pour une gestion à distance
Assistance technique gratuite avec la garantie standard
Spécifications
-
Technique
Référence(s)
TouchPro PCAP (clair avec anti-friction) - E531934
Infrarouge (clair) - E532139Couleur du boîtier
Noir
Technologie et fonctionnalités tactiles
PCAP (verre capacitif projeté TouchPro®) : 40 points de contact avec fonctionnalité de blocage de la paume de la main et contact au travers du verre
Infrarouge - 20 touchesTouch Thru
PCAP - Compatible avec jusqu’à 6 mm de verre ou 3 mm de plastique et jusqu’à 2 points de contact. Compatible avec des gants jusqu’à 1.4 mm d’épaisseur
Touch Interfaces
USB-C
Taille de l’écran (diagonale)
Diagonale de 55”, matrice active TFT LCD (LED)
Zone active
47.62" x 26.79'' / 1209.6 mm x 680.4 mm
Format d’image
16:9
Résolution
1920 x 1080 @ 60hz
Autres résolutions prises en charge
640x480 60Hz
800x600 56/60Hz
1024x768 60Hz
1280x720 60Hz
1280x960 60Hz
1280x1024 60Hz
1920x1080 50/60HzAngle de vision
Horizontal: ±89° ou 178° au total / Vertical: ±89° ou 178° au total
Nombre de couleurs
8-bit + FRC (1.07 milliard)
Luminosité (standard)
Panneau LCD: 450 nits
PCAP: 382 nits
IR: 405 nitsTemps de réponse – total (standard)
8 msec
Taux de contraste
4000:1
Affichage à l’écran (OSD)
Démarrage : Sélection de la langue, Réglage de l’heure, Fuseau horaire
Sélection de la source vidéo : HDMI-1, HDMI-2, DisplayPort, USB-C, HDMI PC-interne, DP PC-interne
Paramètres vidéo : Découverte du port vidéo, Luminosité, Contraste, Niveau de noir, Netteté et Format de l’image sont les choix possibles
Paramètres des couleurs : Température de la couleur, Capteur de couleur, Préréglage utilisateur (des couleurs), Modes des images et HDMI Full Range sont disponibles dans ce menu.
Paramètres audio : Entrée audio, Sortie audio, Silencieux et Sélection du volume sont les options disponibles.
Alimentation : Comportement en cas de perte d’alimentation, Verrouillage de l’alimentation, Mode économie d’énergie et Voyant lumineux d’alimentation sont les options possibles
Heure : Réglage de l’heure, Mise sous tension et arrêt programmés
Paramètres d’affichage à l’écran : Restaurer les paramètres par défaut, Horloge sur l’écran, Langue affichée à l’écran, Verrouillage de l’écran et Rotation en mode portrait de l’écran, Activation tactile, Mode sur table
Informations : Moniteur, Température, Aide et assistance sont les options disponibles
Voir le manuel d'utilisation pour en savoir plus.Ports E/S
HDMI 1.4 x2
USB-C (pour le tactile et la vidéo)
RJ45 (pour la télécommande d’affichage à l’écran en option)
DisplayPort 1.2
Prise jack TRS de 3.5 mm (pour RS232)
Sortie écouteurs audio de 3.5 mm
Elo Edge Connect Micro USB 2.0 x4Boutons de commande
Bouton marche/arrêt
Bouton de sélection de la source vidéo
Bouton d’affichage à l'écranVidéo
2x ports HDMI compatible HDCP sur connecteur de type A (Prise en charge de la fonction HDR)
Connecteur DisplayPort 1.2
Connecteur USB-C
Plage de fréquences de synchronisation horizontale de l’entrée vidéo : FHD : 30 – 69 KHz
Plage de fréquences de synchronisation verticale de l’entrée vidéo (débit d’images) : 24 – 64 HzConnecteur de sortie du casque
Prise jack TRS de 3.5 mm
Haut-parleurs
2 haut-parleurs stéréo de 10W
Puissance
Connecteur d’entrée (alimentation) : CEI 60320-C13
Spécifications du signal d’entrée (alimentation) : 100–240 V AC 50/60 HzDurée de fonctionnement maximale
Heures par jour: 24 / Jours par semaine: 7
Consommation électrique (standard)
Moniteur + adaptateur CA / CC:
Marche: 81 W
Veille: 1.8 W
Arrêt: 0.3 W
Moniteur avec adaptateur ECMG4 + adaptateur CA / CC:
Marche: 207 W
Veille: 8.6 WDimensions
TouchPro PCAP: 50.07" x 29.24" x 3.15" / 1271.8 mm x 742.6 mm x 80 mm
IR: 50.07" x 29.24" x 3.54" / 1271.8 mm x 742.6 mm x 89.8 mmDimensions du colis d’expédition
55.12" x 36.61" x 9.61" / 1410 mm x 930 mm x 244 mm
Poids (non emballé)
TouchPro PCAP:
Avec ECMG4: 81.76 lbs / 37.09 Kg
Sans ECMG4: 77.69 lbs / 35.24 Kg
IR:
Avec ECMG4: 82.67 lbs / 37.50 Kg
Sans ECMG4: 80.79 lbs / 36.65 KgPoids (emballé)
TouchPro PCAP:
Sans ECMG4: 93.18 lbs / 42.27 Kg
IR:
Sans ECMG4: 93.93 lbs / 42.61 KgTempérature de fonctionnement
Mode Portrait/Paysage/Inclinaison (≤15 °): De 0°C à 40°C / de 32°F à 104°F
Mode sur comptoir: De 0°C à 35°C OU de 32°F à 95°FTempérature de stockage
-20°C à 60°C / -4°F à 140°F
Humidité
En fonctionnement: 20 % à 80 %
En stockage: 10 % à 95 % (température humide maximum de 38.7 °C)Options de montage
VESA 400 x 400mm
Étanchéité
Joint d’étanchéité entre la dalle tactile et le cadre
Joint d’étanchéité entre la dalle tactile et la dalle LCDTemps moyen entre défaillances
50 000 heures démontrées
Garantie
3 ans avec AUR (remplacement d’unité anticipé) inclus
Options de service étendues
Garantie de quatre ans + remplacement d’unité avancé - Ref. Elo : E740135
Garantie de cinq ans + remplacement d’unité avancé - Ref. Elo : E740330
Garantie de trois ans + échange sur site - Ref. Elo : E740527
Garantie de quatre ans + échange sur site - Ref. Elo : E740728
Garantie de cinq ans + échange sur site - Ref. Elo : E740918Homologations et déclarations
UL 62368-1
FCC (États-Unis)
cUL, IC (Canada)
CB (Norme de sécurité internationale) (CEI/EN60950-1 et CEI/EN62368-1)
CE (Europe)
VCCI (Japon)
RCM (Australie)
CCC, RoHS chinoise (Chine) (pour les modèles TouchPro uniquement)
IK07 et UL60950 pour le test de chute de balle
EAC (Russie)
NOM (Mexique)Energy Star
8.0
Autres caractéristiques
Capteur de luminosité ambiante : ajuste la couleur de l’écran à la luminosité ambiante, Sortie de veille automatique
Contenu du colis
Guide d’installation rapide

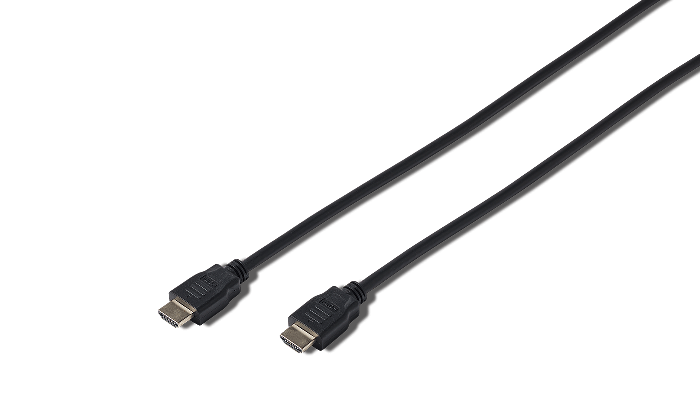

Câble HDMI 2.0 (prise type A à type A)
Câble USB (prise type A à type C)
Câble d'alimentation CEI 60320-C13 avec une prise électrique pour l'Amérique du Nord
Câble d'alimentation CEI 60320-C13 avec une prise électrique pour EU/KR
Câble d'alimentation CEI 60320-C13 avec une prise électrique pour les UK
Câble série 3.5 mm mâle à série DB9 femelle
Qualification énergétique conforme à la directive UE 1062/2010Accessoires IDS en option
Lecteur de code-barres 2D (SE4720) - Réf. Elo: E384627
Lecteur de code-barres 2D (SE4107) - Réf. Elo: E245047
Lecteur de bande magnetique - KIT, MSR, USB, Serie ESY X/AAiO/Serie IDS 02 - Réf Elo: E001002
Lecteur NFC/RFID - KIT, NFC, USB, Serie ESY X/AAiO/Serie IDS 02 - Réf Elo: E001004
Support EMV pour Ingenico ICMP - Réf Elo: E200788
Support EMV pour Verifone E355 - Réf Elo: E201363
Socle EMV pour MagTek eDynamo) - Réf. Elo: E375343
Socle EMV pour Ingenico RP457c avec Jack audio, BT, USB) - Réf. Elo: E586981
Socle EMV pour Ingenico RP457c avec BT, USB) - Réf. Elo: E710930
Lecteur d’empreintes digitales - E134286
Télécommande filaire OSD - ELO-REMOTE-OSD-RJ45-R - Réf Elo: E483757
Stylet passif - Réf. Elo: E727568
Stylet PCAP actif - Réf. Elo: E216215
Jeu de câbles de remplacement - Réf. Elo: E141067
ECMG4 i5-7500 sans système d'exploitation - Réf. Elo: E227895
ECMG4 i5-7500 avec Win10 (LTSC) - Réf. Elo: E228087
Montage mural - Réf. Elo: E727774
Témoin lumineux (Connectivité Micro-USB) - Réf. Elo: E644767
Elo Backpack® 4 (Modèle Entrée de gamme) - Réf. Elo : E393754
Elo Backpack® 4 (Modèle Standard) - Réf. Elo : E393359
RFID – Réf. Elo: E673037
